Datos del producto:
|
| Nombre del producto: | la fibra óptica distribuidora de fibra óptica 1064nm parte solo modo con el conector de FC APC | Tipo de conector: | PC DE FC APC/FC |
|---|---|---|---|
| Tipo del modo: | solo modo | Longitud de onda de funcionamiento: | 1064nm |
| PDL: | ≤0.2dB | pérdida de retorno: | ≥ 50dB |
| Charla cruzada: | ≥ 45dB | Aplicación: | Laser de la fibra, amplificador óptico de la fibra |
| INSERCIÓN LOSS* DEL MAX: | 0,8 DB | ISOLATION*: | DB ≥40 |
| Alta luz: | divisor de la fibra del solo modo,separador de fibra óptica |
||

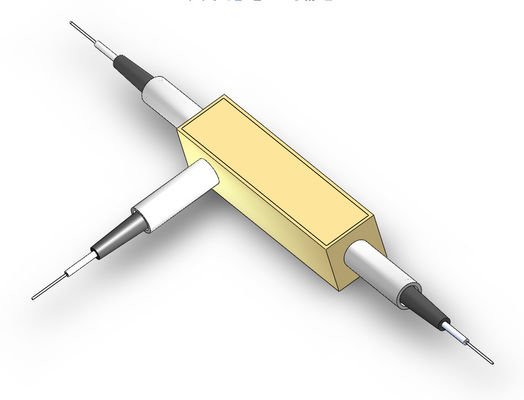

Nombre de producto distribuidor de fibra óptica

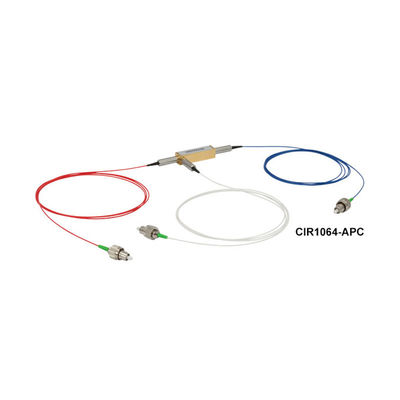

Piezas de fibra óptica unimodales distribuidoras electrónicas de fibra óptica del conector de FC APC
Descripción distribuidora de fibra óptica
Los circuladores ópticos de (SM) del solo modo son no-intercambio, uno-direccional, los dispositivos del tres-puerto que se utilizan en una amplia gama de disposiciones ópticas y para los usos numerosos.
Debido a su alto aislamiento y pérdida de inserción baja, los circuladores ópticos son ampliamente utilizados en sistemas de comunicación avanzados como los multiplexores del añadir-descenso, las bombas bidireccionales, y dispositivos cromáticos de la remuneración de la dispersión.
Circulador usado para caer un canal óptico de un sistema de DWDM usando una reja de Bragg de la fibra.
Un circulador óptico es análogo a un circulador electrónico y ambos realizan funciones similares.
Un circulador óptico es un dispositivo del tres-puerto que permite que la luz viaje en solamente una dirección.
Los circuladores se pueden también utilizar para enviar señales ópticas en dos direcciones abajo de una sola fibra. Un circulador está situado en ambos extremos de la fibra.
Un puerto que entra 1 de la señal saldrá el puerto 2 con pérdida mínima, mientras que un puerto que entra 2 de la señal saldrá el puerto 3 con pérdida mínima. El puerto que entra ligero 2 experimenta una gran cantidad de pérdida en el puerto 1, y el puerto que entra 3 de la luz experimenta una gran cantidad de pérdida en los puertos 2 y 1.
Los circuladores ópticos son dispositivos no-recíprocos. Esto significa que ninguna cambios en las propiedades de la luz causada pasando a través del dispositivo no son invertidos viajando en la dirección opuesta.
Características distribuidoras de fibra óptica
Alta pérdida del aislamiento y de alto retorno
Pérdida de inserción baja y PDL
El epóxido óptico de la trayectoria libera
Usos distribuidores de fibra óptica
Amplificador óptico de la fibra
Laser de la fibra
Especificaciones distribuidoras de fibra óptica
| Artículo | Unidad | Parámetros | |||
| Longitud de onda de funcionamiento | nanómetro | 1064 | |||
| Ancho de banda | nanómetro | ±5 | ±10 | ±20 | ±30 |
| Aislamiento | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Inserción Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Pérdida de vuelta | DB | ≥ 50 | |||
| Charla cruzada | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Poder óptico máximo | mW | ≤ 300 | |||
| Tipo de la fibra | / | Hi1060 | |||
| Temperatura de la operación | 0C | 0~50 | |||
| Temperatura de almacenamiento | 0C | -40~85 | |||
| Dimensión del paquete | milímetro | 34x8.4x8.4 (P1) | |||
Nota:
2. Las especificaciones están conforme a cambio sin previo aviso.
Dimensión distribuidora de fibra óptica (milímetros)
Información de fibra óptica de CirculatorOrdering (ejemplo: CIR-12210)
| Círculo | □ | □ | □ | □ | □ |
| Longitud de onda | Ancho de banda | Tipo de la fibra | Longitud de la fibra | Tipo del conector | |
|
1.1064nm 2.Others
|
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
fibra del 1.250μm fibra de los 2.900μm 3. Otros |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Otros |
conector 0.No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Otros |
