Datos del producto:
|
| Nombre del producto: | la fibra óptica distribuidora de fibra óptica 1064nm parte solo modo con el conector de FC APC | Tipo de conector: | FC APC |
|---|---|---|---|
| Tipo del modo: | solo modo | Longitud de onda de funcionamiento: | 1064nm |
| PDL: | ≤0.2dB | pérdida de retorno: | ≥ 50dB |
| Charla cruzada: | ≥ 45dB | ||
| Alta luz: | divisor de la fibra del solo modo,separador de fibra óptica |
||

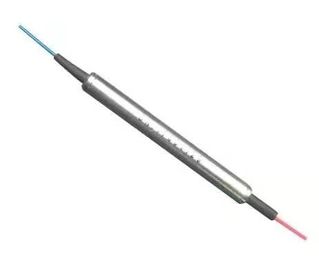

Nombre de producto distribuidor de fibra óptica
la fibra óptica distribuidora de fibra óptica 1064nm parte solo modo con el conector de FC APC
Descripción distribuidora de fibra óptica
Los circuladores se pueden utilizar para enviar señales ópticas a través de una sola fibra en dos direcciones.
Un circulador óptico es análogo a un circulador electrónico y ambos realizan funciones similares.
Un circulador óptico es un dispositivo del tres-puerto que permite que la luz viaje en solamente una dirección.
Un puerto que entra 1 de la señal saldrá el puerto 2 con pérdida mínima, mientras que un puerto que entra 2 de la señal saldrá el puerto 3 con pérdida mínima. El puerto que entra ligero 2 experimenta una gran cantidad de pérdida en el puerto 1, y el puerto que entra 3 de la luz experimenta una gran cantidad de pérdida en los puertos 2 y 1.
Los circuladores ópticos son dispositivos no-recíprocos. Esto significa que ninguna cambios en las propiedades de la luz causada pasando a través del dispositivo no son invertidos viajando en la dirección opuesta.
Características distribuidoras de fibra óptica
Alta pérdida del aislamiento y de alto retorno
Pérdida de inserción baja y PDL
El epóxido óptico de la trayectoria libera
Usos distribuidores de fibra óptica
Especificaciones distribuidoras de fibra óptica
| Artículo | Unidad | Parámetros | |||
| Longitud de onda de funcionamiento | nanómetro | 1064 | |||
| Ancho de banda | nanómetro | ±5 | ±10 | ±20 | ±30 |
| Aislamiento | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Inserción Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Pérdida de vuelta | DB | ≥ 50 | |||
| Charla cruzada | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Poder óptico máximo | mW | ≤ 300 | |||
| Tipo de la fibra | / | Hi1060 | |||
| Temperatura de la operación | 0C | 0~50 | |||
| Temperatura de almacenamiento | 0C | -40~85 | |||
| Dimensión del paquete | milímetro | 34x8.4x8.4 (P1) | |||
Nota:
2. Las especificaciones están conforme a cambio sin previo aviso.
Dimensión distribuidora de fibra óptica (milímetros)
Información de fibra óptica de CirculatorOrdering (ejemplo: CIR-12210)
| Círculo | □ | □ | □ | □ | □ |
| Longitud de onda | Ancho de banda | Tipo de la fibra | Longitud de la fibra | Tipo del conector | |
1.1064nm | 1.±5nm | fibra del 1.250μm | 1.0.5 +/- 0,1 m | conector 0.No |
