Datos del producto:
|
| Nombre del producto: | 1 en 2 hacia fuera el mini tipo divisor del PLC | Tipo de conector: | SC/E2000 |
|---|---|---|---|
| Tipo del modo: | solo modo | OEM / ODM: | Aceptable |
| Materiales del tubo: | De acero inoxidable | certificado: | CE, ISO, RoHS |
| Longitud del cable: | el 1~3m | Diámetro de cable: | 0.9m m, 0.6m m, 0.25m m |
| Alta luz: | Fibra óptica PLC Splitter,divisor de la fibra del solo modo |
||
Descripción
El divisor del PLC se basa en un dispositivo óptico integrado substrato de la distribución de poder de la guía de onda del cuarzo, tiene las ventajas del pequeño volumen, de la gama de longitud de onda de trabajo, de la alta confiabilidad, de la buena característica ligera de la uniformidad etc, es especialmente conveniente para el equipo local de la red (EPON, BPON, GPON etc) y de terminal conectado óptico pasivo y realiza la divisoria de la señal óptica.
El divisor desnudo del PLC está poniendo el microprocesador del divisor del PLC y la entrada, arsenal de fibra óptica de la salida en un tubo cuadrado del metal, hacia fuera con el diámetro 0.9m m o de la fibra desnuda 250um, fibra se puede soldar con autógena, puede también procesar diversos tipos de conector de fibra óptica.
La nueva luz proporciona una serie entera de divisores 1xN y 2xN que se adapten para los usos específicos. Todos los productos resuelven “YD/T1117-2001 todas las condiciones técnicas de ramificación de fibra óptica del dispositivo”, “el divisor óptico integrado PLC " etc del poder del PLC de los dispositivos ópticos de YD-T 2000-209, y son certificados por el TLC para el deployme de la red
Opciones:
1x2, 1x4, 1x8, 1x16, 1x32, 1x64 parte
2x2, 2x4, 2x8, 2x16, 2x32, 2x64 parte
Unconnectorized
Fibra jacketing las cajas exteriores 2m m y hasta 3m m

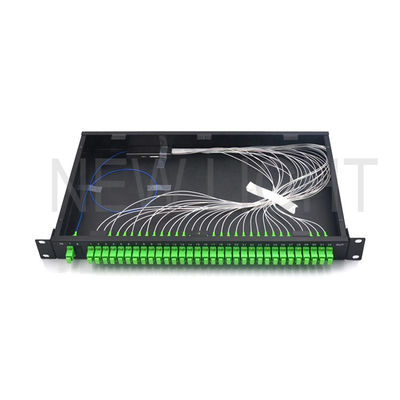

Tipo del soporte de estante o caja del metal del interior/tipo del panel de remiendo

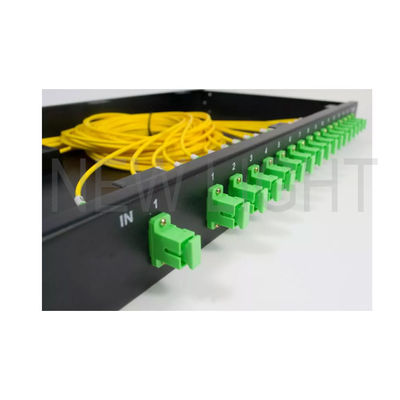

SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, opciones del conector de ST/UPC
Configuraciones del conector y combinaciones de encargo
2. Características:
1. Alta uniformidad
2. instalación fácil
3. alta confiabilidad
4. cumpla con GR-1221 y GR-1209
5. diverso ratio6 de acoplamiento. Solo modo y modo multi disponible
7. PDL bajo, exceso de pérdida baja, pérdida de inserción baja
8. establo ambiental
9. tamaño de tipo standard, compacto
10. variedad de conectores disponibles
3. Característica
Pérdida de inserción baja
PDL bajo
Diseño compacto
Buena uniformidad de canal a canal
Longitud de onda de funcionamiento amplia: A partir de 1260 nanómetro a 1650nm
Temperatura de funcionamiento amplia: De -40°C a 85°C
Altas confiabilidad y estabilidad
4. Conformidad
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
1 X N
| Parámetros | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Longitud de onda de funcionamiento | 1260 ~1650nm | ||||||
| Pérdida de inserción (DB) (grado de P/S) | 3.6/4.0 | 7.2/7.4 | 10.2/10.5 | 13.5/13.7 | 16.2/16.7 | 20.5/21 | 23.8/24.5 |
| uniformidad (DB) | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,8 | 2 |
| PDL (DB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 |
| Pérdida de vuelta (DB) | ≥55 | ||||||
| Directividad (dB) | ≥55 | ||||||
| TDL (DB) | 0,5 | ||||||
| Temperatura del funcionamiento/de almacenamiento (℃) | -40~85 | ||||||
2 x N
| Parámetros | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
| Longitud de onda de funcionamiento | 1260 ~1650nm | ||||||
| Pérdida de inserción (DB) (grado de P/S) | 3.8/4.2 | 7.5/7.8 | 10.7/11 | 14/14.2 | 17/17.5 | 21/21.5 | 25/25.5 |
| uniformidad (DB) | 0,6 | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 |
| PDL (DB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 |
| Pérdida de vuelta (DB) | ≥55 | ||||||
| Directividad (dB) | ≥55 | ||||||
| TDL (DB) | 0,5 | ||||||
| Temperatura del funcionamiento/de almacenamiento (℃) | -40~85 | ||||||
| Longitud de onda (nanómetro): | 1260-1650 | ||||||
| PVC del material | ABS | ||||||
| Diseño | OEM Y ODM | ||||||
| Especificaciones | A (puerto 2.4.8): 60L*7W*4H MMB (puerto 16): 60L*12W*4H mmC (puerto 32): 80L*20W*6H milímetro | ||||||
| Conectores | Los conectores de la fibra óptica de FC, del SC, del ST, del LC, de LC/APC, de SC/APC, de MU y de FC/APC están disponibles | ||||||
| Parámetros | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
| Pérdida de inserción (DB) | ≤4.2 | ≤7.4 | ≤10.7 | ≤13.9 | ≤17.2 | ≤21.5 | ≤24 |
| PDL (DB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| Uniformidad (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Pérdida de vuelta (DB) | ≥50 | ||||||
| Directividad (dB) | ≥55 | ||||||
| Directividad (dB) | ≥55 | ||||||
| Gama de temperaturas (°C) | -40~+75 | ||||||
| Temperatura de almacenamiento (°C | -40~+85 | ||||||
| NOTA: El parámetro antedicho está para el divisor con el conector, si sin el conector, pérdida de inserción reducirá por 0.2dB. | |||||||
Embalaje y entrega
Información comercial:
Términos comerciales: MANDO, CIF, CFR, etc
Términos de precio: T/T, Western Union, Paypal
Condiciones de pago: T/T por adelantado
MOQ: 10 PC
Puerto: Shenzhen
Plazo de ejecución: En el plazo de 5 días laborables después de recibir el pago.
Envío: Exprese, ventile
Disponibilidad de la muestra: Sí (no libre)
Información del paquete: cartón/paquete de madera
FQA
1. Q: ¿Es usted fabricante?
A: sí, somos fabricante en Shenzhen, China
2. Q: ¿Cuál es su MOQ?
A: MOQ puede ser las PC 1, pero no debemos sugerir para pedir las PC 1, porque el coste será más alto, de modo que el precio sea más alto que su presupuesto.
3. Q: ¿Cuál es el precio?
A: El precio está según su cantidad. Después de que usted nos deje conocer su cantidad, ofreceremos nuestro mejor precio para usted. La cantidad grande conseguirá precio muy competitivo.
4. Q: ¿Puede usted citar precio franco a bordo?
A: podemos sí, pero debido al tamaño y al peso no es grande, la mayoría son entrega al lado de aire, DHL, TNT, UPC, FEDEX, etc. Tan él él difícil hacer precio franco a bordo. La mejor manera es nos dejó conoce sus especificaciones detalladas y cantidad, nosotros ofrecerá la carga con el precio de los productos para su referencia.
Tenemos logist del precio muy competitivo. Si su cantidad es grande y hay docenas de cajas del cartón, podemos imaginar la carga por el mar para su referencia.
El precio de EXW o el precio de CFR será mejor. Usted puede entrarnos en contacto con para más solución si usted necesita.
5. Q: ¿Cómo está su calidad?
A: Nuestra producción está según IEC, producción estándar de Europa, casi cerrada al taller libre de polvo. Equipo de producción importado y equipo de control de calidad. Especialmente equipos de MTP Daisi.
Todos los productos son prueba del 100% antes de entrega.
6. Q: ¿Cuál es su plazo de ejecución?
A: Tenemos tres fábricas en China. Una fábrica para la producción del cable de fribra óptica, dos fábricas para el cordón de remiendo, PLC, ODF, adaptador, atenuadores, etc.
Para el cordón de remiendo de la fibra óptica, el plazo de ejecución puede ser 2 -3 días owrking para 5000 PC. los productos regulares que somos lo tienen en existencia. Podemos ocuparnos del pedido urgente para usted. Más informaciones, usted puede no dude en entrarnos en contacto con.
7. Q: ¿Cuál es su garantía?
A: para el cordón de remiendo, tenemos 2 años de garantía desde entrega, pero solamente responsable de daño no-artificial. Para el daño artificial, podemos repare él para usted gratis, pero la carga será pagada por su lado.
8. Q: ¿Cuál es su embalaje?
A: Estamos utilizando el paquete internacional de la exportación. ató un poco de embalaje de diversos productos para su referencia. También podemos imprimir su logotipo en el embalaje
9. Q: ¿Puede usted hacer OEM/ODM?
A: sí, podemos. Somos fabricante, todos los productos somos aceptamos a OEM /ODM. podemos firmar el contrato de confidencialidad.
10. Q: ¿Puedo tener una muestra?
A: Depende de qué productos, para el adaptador, puede proporcionar el atenuador, cordón de remiendo, coleta, nosotros un sammple para usted gratis. Pero carga compensada por su lado.
Para los productos grandes del valor, no podemos ofrecerlo gratis, carga de la muestra y la carga compensada primero, después de que usted pusiera orden, la carga de la muestra será vuelta.
11. Q: ¿Cómo puedo ordenar?
A: 1. envíenos el correo o envíe la investigación. conozcamos el nombre de productos, especificaciones detalladas, cantidad. Proporcione su reciben la dirección si usted nos necesita imaginar la carga para usted.
2. Después de que conozcamos sus requisitos, ofrecerá nuestro mejor precio para usted, con plazo de ejecución. El precio está según su cantidad.
3. Cuando usted acepta la cita, haremos la factura de Profoma con nuestra cuenta bancaria.
4. Arreglaremos la producción para usted después de que recibiéramos el pago.
5. Antes de que entrega confirmemos la información de la recepción con usted otra vez .and le enviará el número de seguimiento después de entrega.
6. Intentaremos nuestro mejor para cumplir sus requisitos para la cooperación a largo plazo.
12. Q: ¿Qué su término del pago?
A: T/T, Western Union, Paypal, MoneyGram inmediatamente. Para la cantidad grande, puede el depósito del 50% por adelantado, balanza del 50% pagada antes de entrega.
