Datos del producto:
|
| tipo del modo: | solo modo | Pérdida de inserción: | DB del ≤ 2,5 |
|---|---|---|---|
| Tipo del conector: | SC/UPC | Nuber de canales: | canal 8 |
| Longitud de onda: | 1470-1610nm | Ondulación de la banda útil: | ≤0.30dB |
| Pérdida de vuelta: | ≥45dB | Derectivity: | ≥50dB |
| Tipo de la fibra: | Corning SMF-28 ultra | ||
| Alta luz: | wdm en fibra óptica,caja de la terminación de la fibra del soporte de la pared |
||

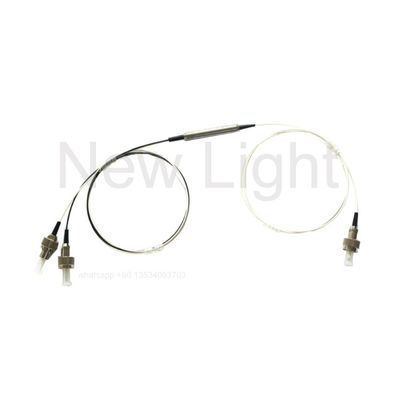

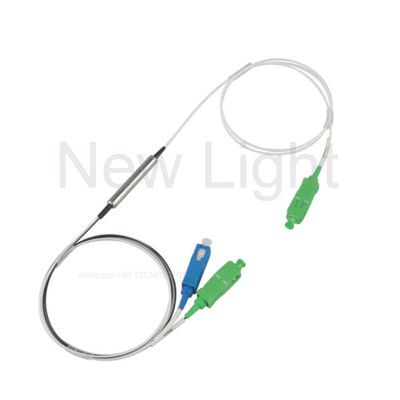

El filtro 3 de la fibra óptica vira el dispositivo de 100G hacia el lado de babor 200G 1X2 DWDM para los sistemas del WDM
Descripción
Los componentes del ITU de DWDM son el resultado de años de experiencias de la telecomunicación en filtro de la fino-película
tecnología. Los componentes individuales están disponibles en el espaciamiento de canal del ITU de 200 gigahertz.
Estos dispositivos exceden los requisitos de Telcordia GR-1221. Demuestran pérdida de inserción baja
e insensibilidad de la temperatura, y funcionamiento confiable en usos de sistema de las variedades.
Características
Pérdida de inserción baja
Alto aislamiento del canal
Pérdida baja del dependiente de la polarización
Confiabilidad y estabilidad excepcionales
Usos
Tenga acceso a las redes
Sistemas del WDM del metro
Sistemas de larga distancia del WDM
Redes de empresas
Especificaciones
| Artículo | Unidad | Parámetros |
| Espaciamiento de canal | Gigahertz | 200 |
| Gama de longitud de onda | C- o el ITU de la banda L canaliza 186,6 a 196,1 THz | |
| Banda útil | Gigahertz | ≥+/- 33 |
| Ondulación de la banda útil de la transmisión | DB | ≤0.3 |
| Pérdida de inserción de la transmisión | DB | ≤1.0 |
| Ondulación de la banda útil de la reflexión | DB | ≤0.2 |
| Pérdida de inserción de la reflexión | DB | ≤0.4 |
| Aislamiento de la transmisión (canal del ajuste) | DB | ≥30 |
| Aislamiento de la transmisión (canal no-ajuste) | DB | ≥50 |
| Aislamiento de la reflexión | DB | ≥13 |
| Pérdida del dependiente de la polarización | DB | ≤0.2 |
| Dispersión del modo de la polarización | picosegundo | ≤0.2 |
| Directividad | DB | ≥50 |
| Pérdida de vuelta | DB | ≥45 |
| Manejo de la potencia óptico | mW | ≥500 |
| Carga extensible | N | ≥5 |
| Gama de temperaturas de funcionamiento | -5 a 70 | |
| Gama de temperaturas de almacenamiento | -40 a +85 0C | |
| Tipo de la fibra | SMF-28e | |
| Dimensión del paquete | milímetro | 5,5 x 34m m |
Nota: Todas las especificaciones se basan en los dispositivos sin los conectores, y se garantizan encima
longitud de onda, polarización y temperatura.
Dibujo de las dimensiones (milímetros)
Diagrama espectral (DB)
Información el ordenar
| Producto | Frecuencia del canal | Tubo | Longitud de la fibra | Conector |
| 200G | Rejilla del ITU | fibra 1=250um | el 1=0.5+/-0.1m | conector 0=No |
| Filtro de DWDM | En C-banda | fibra 2=900um | los 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
