Datos del producto:
|
Nombre de producto: | Multiplexor Cwdm y Dwdm de la división de la longitud de onda de Dwdm de la fibra óptica del ST LC d | tipo del modo: | solo modo |
---|---|---|---|
Pérdida de inserción: | DB del ≤ 2,5 | Tipo del conector: | ST LC DEL SC |
Longitud de onda: | 1470-1610nm | Ondulación de la banda útil: | ≤0.30dB |
Pérdida de vuelta: | ≥45dB | Derectivity: | ≥50dB |
Uso: | Vínculos de CATV, red del WDM, redes de PON | ||
Alta luz: | El dwdm del SC añade el multiplexor del descenso,Multiplexor de la fibra del ST LCoptical |

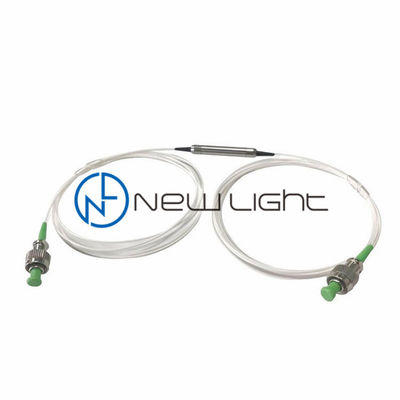

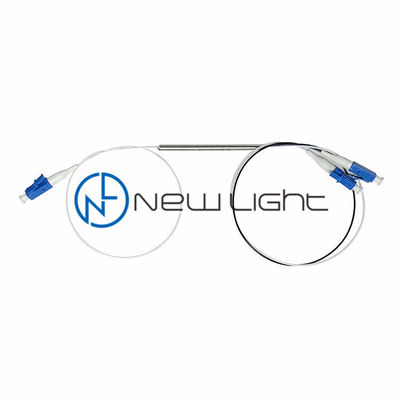

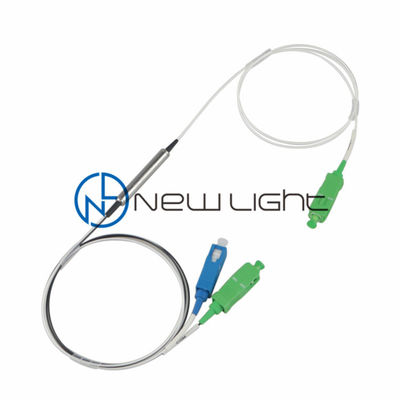

Nombre de producto del WDM de la fibra óptica
Multiplexor Cwdm y Dwdm de la división de la longitud de onda de Dwdm de la fibra óptica del ST LC del SC
Descripción del WDM de la fibra óptica
La meta dominante del WDM es simplificar el desarrollo de conductores proporcionando una manera flexible de reducir y de reducir el número y la complejidad de los conductores que se deben desarrollar en base de apoyar el nuevo hardware.
El WDM debe también proporcionar un marco universal para la gestión lista para el uso y del dispositivo del poder. El WDM es un componente clave para la ayuda y la facilidad de empleo fáciles del nuevo equipo
En comunicaciones fibroópticas, la longitud de onda-división que multiplexa (WDM) es una tecnología que multiplexa varias señales de portador óptico sobre una sola fibra óptica usando diversas longitudes de onda (es decir, colores) del laserlight.
El WDM de la multiplexación de división de longitud de onda (multiplexación de división de longitud de onda) es combinar señales de portador óptico dos o más diversos de la longitud de onda (diversa información que lleva) en el extremo de envío a través de un multiplexor (también llamado un multiplexor), y la tecnología de la transmisión en la misma fibra óptica juntada a la línea óptica;
en el lado receptor, los portadores ópticos de diversas longitudes de onda son separados por un demultiplexor (también llamado un demultiplexor o demultiplexor), y entonces separado por el óptico el receptor realiza la transformación posterior para restaurar la señal original. Esta técnica simultáneamente de transmitir señales dos o más ópticos de diversas longitudes de onda en la misma fibra óptica se llaman multiplexación de división de longitud de onda
Uso del WDM de la fibra óptica
Característica del WDM de la fibra óptica
Parámetro del WDM de la fibra óptica
Parámetros | 1x2 | 1x4 | 1x8 | 1x16 | |
Longitud de onda de centro (nanómetro) | ITU, ITU+1 | ||||
Banda útil (nanómetro) | ITU±6.5 | ||||
Longitud de onda de funcionamiento (nanómetro) | 1460~1620 o 1260~1620 | ||||
Espacio del canal (nanómetro) | 20 | ||||
Tipo de la fibra | SMF-28e o cliente especificado | ||||
IL (DB) (grado de P/A) | 0.7/1.0 | 1.4/1.7 | 2.0/2.5 | 2.5/3.0 | |
Aislamiento (DB) | Adyacente | 30 | |||
Canal no adyacente | 50 | ||||
Ondulación (DB) | 0,3 | 0,4 | 0,5 | 0,5 | |
PDL (DB) | 0,2 | ||||
PMD (ps) | 0,1 | ||||
RL (DB) | 45 | ||||
Directividad (dB) | 50 | ||||
Poder óptico máximo (mw) | 500 | ||||
Temperatura de funcionamiento (℃) | -40~85 | ||||
Temperatura de almacenamiento (℃) | -40~85 | ||||
Paquete compacto de la CAJA (milímetro) | 100*80*10 | 140*115*18 | |||
Paquete de LGX | 1U, 2U | ||||
19' ‘paquete del soporte de estante | 1U |
módulo de 1×N CWDM Mux/Demux
OADM | |||||||
ITU | Número de canales | Tipo de aplicación | Longitud de onda central | Diámetro de la fibra | Longitud de la fibra |
Conector
|
|
1=100G 2=200G |
Canales 4=4 Canales 8=8 Canales 16=16
|
M=Mux D=DeMux |
41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm |
1=250um |
los 05=0.5m |
0=None |
