Datos del producto:
|
| Número de modelo: | 1310/1550 nanómetro FWDM | Función: | Gama de longitud de onda ancha |
|---|---|---|---|
| Aplicaciones: | supervisión de sistema | Gama de longitud de onda de la banda de paso: | 1260 ~ 1360 |
| Gama de longitud de onda de la banda de la reflexión: | 1460~1620 | Pérdida de inserción: | Pase Channel≤0.8 |
| Ondulación del canal: | <0> | Aislamiento: | Pase Channel>40 |
| Sensibilidad de temperatura de la pérdida de inserción: | <0> | Pérdida del dependiente de la polarización: | <0> |
| Dispersión del modo de la polarización: | <0> | Directividad: | >50 |
| Alta luz: | Caja al aire libre de la terminación de la fibra,caja mural fibra terminación |
||

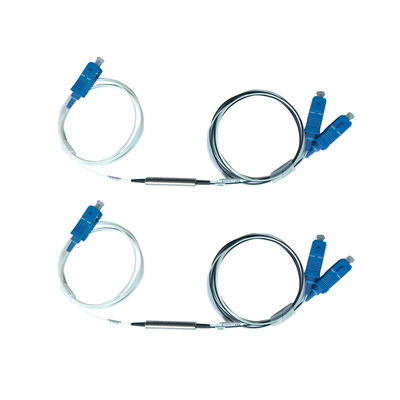

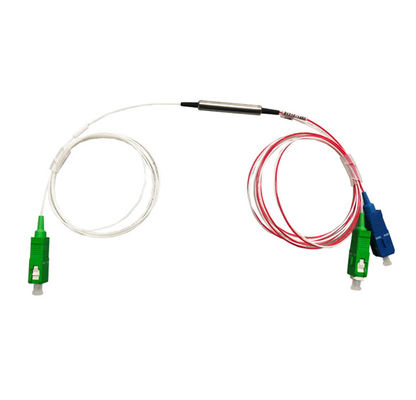

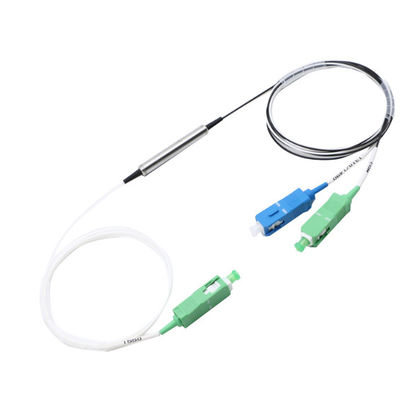

1,2 tubo del metro G657A2 0.9m m filtro FWDM 1 x 2 conector del SC UPC/de la fibra óptica de acero del ABS
Descripción
FWDM utiliza la tecnología de la capa de la película fina y el diseño propietario de metal del no-flujo que enlazan el empaquetado micro de la óptica. Proporciona pérdida de inserción baja, el alto aislamiento del canal, la sensibilidad de la baja temperatura y la trayectoria óptica libre del epóxido
Características
gama de longitud de onda de funcionamiento 1.Wide
pérdida de inserción 2.Low
banda útil ancha plana 3.Ultra
aislamiento del canal 4.High
estabilidad 5.High y confiabilidad
6.Epoxy-free en la trayectoria óptica
Especificación
| Parametre | Minuto | Típico | Máximo | Unidad | |
| Temperatura de funcionamiento | 0 | 30 | 70 | ℃ | |
| Humedad relativa de funcionamiento | No condensando | 5 | 95 | % | |
| Temperatura de almacenamiento | No condensando | -40 | 85 | ℃ | |
| El dar del poder | 50 | Mw | |||
| Gama de longitud de onda del puerto COM | 1260 | 1560 | nanómetro | ||
| Longitud de onda del puerto del transporte | CATV | 1540 | 1550 | 1560 | nanómetro |
| Longitud de onda 1 del puerto de REFL | DATOS contra la corriente | 1260 | 1310 | 1360 | nanómetro |
| Longitud de onda 2 del puerto de REFL | DATOS rio abajo | 1480 | 1490 | 1500 | nanómetro |
| Pérdida de inserción (conector de excl.optical) | COM al transporte | 0,3 | 0,5 | DB | |
| COM a REFL | 0,25 | 0,4 | DB | ||
| COM del aislamiento a TRANS@1490nm ±10nm | 1490nm en puerto de CATV | 15 | |||
| COM del aislamiento a REFL@1550nm ±10nm | 1550nm en DATOS viran hacia el lado de babor | 15 | |||
| Directivitity | 1310nm en puerto de CATV | 47 | |||
| Pérdida de vuelta (todos los puertos) | 45 | ||||
| Sensibilidad la termal de la pérdida de inserción | 0,005 | dB/℃ | |||
| Pérdida del dependiente de la polarización | 0,1 | DB | |||
| Pérdida de doblez | @ radio de 1550nm@10mm, 1 vuelta | 0,5 | DB | ||
| Tipo de la fibra | Corning@SMF-28 ultra; 900um sueltan el tubo | ||||
| Longitud de la fibra, medida de edage de la vivienda metral a la extremidad de la fibra del conector | COM | 51 | cm | ||
| Transporte | 100 | cm | |||
| REFL | 100 | ||||
| Tipo del conector | COM | SC/APC | |||
| Transporte | sin el conector | ||||
| REFL | sin el conector | ||||
| Longitud de empaquetado del tubo del WDM | 38 | 39 | milímetro | ||
| Diámetros de empaquetado del tubo del WDM | 5,5 | 6 | milímetro | ||
| Aislamiento electical del tubo del WDM | El tubo del metal se debe aislar eléctricamente mediante el tubo de la cubierta del plástico de embalar sobre su integral | ||||
pérdida del *Insertion excepto pérdida del conector.
