Datos del producto:
|
| Tipo del conector: | MTP | tipo del modo: | MM/SM |
|---|---|---|---|
| Color del cable: | 8/12 | Diámetro del cable: | 3.0m m 0.9m m |
| Longitud de cable: | el 15m/5m/10m | Pérdida de inserción: | ≤0.35dB |
| Pérdida de vuelta: | PCA≥65dB; PC≥55 | ||
| Alta luz: | MPO a MPO Jumper Fiber Cable,puente de la fibra del mpo 100G,Puente de la fibra del mpo del PVC |
||
Pérdida de inserción baja 3.0m m 100G MPO al cordón de MPO Jumper Patch con el conector hembra 10m
Descripción de

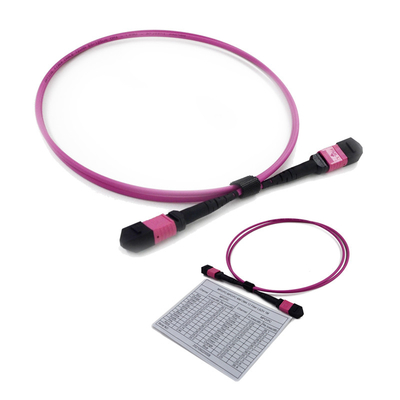

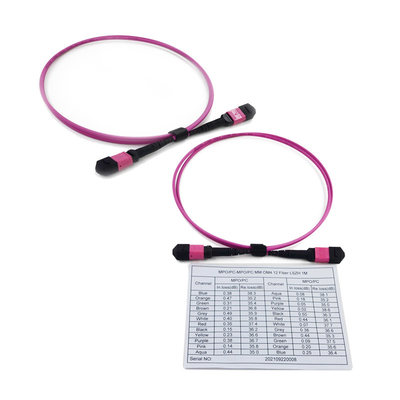

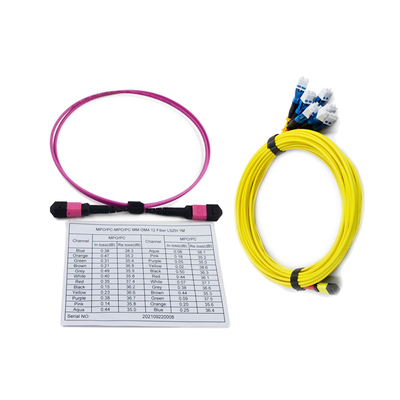

Pérdida de inserción baja 100G MPO al cordón de MPO Jumper Patch con el conector hembra 10m
Los centros de datos están experimentando hoy en día la gran migración a redes más altas de la velocidad. En vista del crecimiento de cableado inevitable en el ambiente de alta densidad 40/100G, 12 fibras y 24 cableados de la fibra MTP/MPO se introducen como solución ideal y posible. Este artículo proporciona una comprensión básica del sistema de cableado de MTP/MPO, que puede ayudar a entregar la interconexión sólida de MTP/MPO con la gestión apropiada de la polaridad.
En cualquier instalación, es importante asegurarse de que el transmisor óptico en un extremo está conectado con el receptor óptico en el otro. Esto el hacer juego de transmite la señal (Tx) a recibe el equipo (Rx) en ambos finales del vínculo de la fibra óptica se refiere como polaridad. La polaridad de MTP/MPO que telegrafiaba en 40G/100G ha frecuentado muchos encargados del cable. Afortunadamente, hay los acercamientos que pueden facilitar mantenimiento correcto de la polaridad de MTP/MPO en conexiones a dos caras seriales de las señales y conexiones paralelas de las señales.
Materias de la polaridad en enlace por cable de MTP/MPO
La migración de 10G a 40/100G requiere un camino simple con todo robusto. Y este camino se centra alrededor de conectividad de MTP/MPO. Para mantener la polaridad correcta en sistemas de MTP/MPO, la propiedad de los componentes de los sistemas de MTP/MPO se debe entender en primer lugar. Así pues, esta sección comienza con una presentación de los componentes básicos necesarios para el sistema de cableado de MTP/MPO.
Conector de MTP/MPO
El conector de MTP/MPO puede contener dondequiera de 6 a 72 fibras, con 12 órdenes de la fibra siendo el más común. El conector de MTP/MPO está disponible en una versión masculina (con los pernos) o una versión femenina (sin los pernos). Los pernos se aseguran de que los frentes de los conectores estén alineados exactamente en contacto y de que los endfaces de las fibras no están compensados. Hay surcos de la guía (llaves) en el lado superior del conector de MTP/MPO, que se asegura de que el adaptador sostenga el conector con los extremos correctos alineados con uno a. Un punto blanco se marca además en un lado del conector para denotar donde está la posición 1. La orientación de esta llave también determina la polaridad del cable de MTP/MPO.
Información de productos
| Cuenta de la fibra | 12 | Modo de la fibra | los 9/125μm |
| Tipo 1 del conector | LC | Type2 del conector | Unterminated |
| Modo de la fibra | SM | Longitud del desbloqueo | el 1.5m |
| Longitud de onda | 1310/1550nm | Material de la chaqueta | PVC/LSZH |
| Pérdida de inserción | ≤0.25dB | Capacidad de intercambio | ≤0.2dB |
| Pérdida de vuelta | ≥50dB | Vibración | ≤0.2dB |
| Temperatura de funcionamiento | -40~75°C | Temperatura de almacenamiento | -45~85°C |
Especificación geométrica (solamente para el interferómetro 3D probó)
| Tipo | Compensación de la cima (um) | Radio de la curvatura (milímetros) | Altura de Feber (nanómetro) | Compensación del ángulo (°) |
| 2.5m m UPC | ≤50 | 10~25 | (- 50, +50) | Ninguno |
| 2.5m m APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
| 1.25m m UPC | ≤50 | 7~25 | (- 50, +50) | Ninguno |
| 1.25m m APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
Pakcing
Lo embalaremos por el bolso de OPP y la caja del cartón afuera. para proteger las mercancías no se dañan cuando entrega.
FQA
1. Q: ¿Es usted fabricante?
: sí, somos fabricante en Shenzhen, China
2. Q: ¿Cuál es su MOQ?
: MOQ puede ser las PC 1, pero no debemos sugerir para pedir las PC 1, porque el coste será más alto, de modo que el precio sea más alto que su presupuesto.
3. Q: ¿Cuál es el precio?
: El precio está según su cantidad. Después de que usted nos deje conocer su cantidad, ofreceremos nuestro mejor precio para usted. La cantidad grande conseguirá precio muy competitivo.
4. Q: ¿Puede usted citar precio franco a bordo?
: podemos sí, pero debido al tamaño y al peso no es grande, están más la entrega al lado de aire, DHL, TNT, el UPC, FEDEX, el etc. Tan él él difícil hacer precio franco a bordo. La mejor manera es nos dejó conocer sus especificaciones detalladas y cantidad, ofreceremos la carga con el precio de los productos para su referencia.
Tenemos logist del precio muy competitivo. Si su cantidad es grande y hay docenas de cajas del cartón, podemos imaginar la carga por el mar para su referencia.
El precio de EXW o el precio de CFR será mejor. Usted puede entrarnos en contacto con para más solución si usted necesita.
5. Q: ¿Cómo está su calidad?
: Nuestra producción está según IEC, producción estándar de Europa, casi cerrada al taller libre de polvo. Equipo de producción importado y equipo de control de calidad. Especialmente equipos de MTP Daisi.
Todos los productos son prueba del 100% antes de entrega.
6. Q: ¿Cuál es su plazo de ejecución?
: Tenemos tres fábricas en China. Una fábrica para la producción del cable de fribra óptica, dos fábricas para el cordón de remiendo, PLC, ODF, adaptador, atenuadores, etc.
Para el cordón de remiendo de la fibra óptica, el plazo de ejecución puede ser 2 -3 días owrking para 5000 PC. los productos regulares que somos lo tienen en existencia. Podemos ocuparnos del pedido urgente para usted. Más informaciones, usted puede no dude en entrarnos en contacto con.
7. Q: ¿Cuál es su garantía?
: para el cordón de remiendo, tenemos 2 años de garantía desde entrega, pero solamente responsable de daño no-artificial. Para el daño artificial, podemos repare él para usted gratis, pero la carga será pagada por su lado.
8. Q: ¿Cuál es su embalaje?
: Estamos utilizando el paquete internacional de la exportación. atado un poco de embalaje de diversos productos para su referencia. También podemos imprimir su logotipo en el embalaje
9. Q: ¿Puede usted hacer OEM/ODM?
: sí, podemos. Somos fabricante, todos los productos somos aceptamos a OEM /ODM. podemos firmar el contrato de confidencialidad.
10. Q: ¿Puedo tener una muestra?
: Depende de qué productos, para el adaptador, puede proporcionar el atenuador, cordón de remiendo, coleta, nosotros un sammple para usted gratis. Pero carga compensada por su lado.
Para los productos grandes del valor, no podemos ofrecerlo gratis, carga de la muestra y la carga compensada primero, después de que usted pusiera orden, la carga de la muestra será vuelta.
11. Q: ¿Cómo puedo ordenar?
: 1. envíenos el correo o envíe la investigación. conozcamos el nombre de productos, especificaciones detalladas, cantidad. Proporcione su para recibir la dirección si usted nos necesita imaginar la carga para usted.
2. Después de que conozcamos sus requisitos, ofrecerá nuestro mejor precio para usted, con plazo de ejecución. El precio está según su cantidad.
3. Cuando usted acepta la cita, haremos que Profoma factura con nuestra cuenta bancaria.
4. Arreglaremos la producción para usted después de que recibiéramos el pago.
5. Antes de que entrega confirmemos para recibir la información con usted otra vez .and le enviará el número de seguimiento después de entrega.
6. Intentaremos nuestro mejor para cumplir sus requisitos para la cooperación a largo plazo.
12. Q: ¿Qué su término del pago?
: T/T, Western Union, Paypal, MoneyGram inmediatamente. Para la cantidad grande, puede el depósito del 50% por adelantado, balanza del 50% pagada antes de entrega.
