Datos del producto:
|
Nombre de producto: | Cables del remiendo de la FOA | Conector: | SC UPC LC APC |
---|---|---|---|
Tipo de la fibra: | Duplex | Longitud: | cualquier longitud |
Pérdida de inserción: | ≤0.3dB | Longitud de onda: | 1310nm/1550nm |
Control de calidad: | prueba del 100% antes de enviar | Pérdida de vuelta: | ≥50dB |
Polaco: | UPC y APC | Fábrica real: | sí |
Uso: | Red de FTTH FTTB FTTX | ||
Alta luz: | Cordón de remiendo óptico de la fibra de LSZH,Cordón de remiendo óptico de la fibra de OFNR,Cordón de remiendo a dos caras OM3 |
duplex OFNR de 3M OM3/patchcord fibroóptico óptico del conector del SC de LSZH
Un cordón de remiendo de la fibra óptica se construye de una base con un alto índice de refracción, rodeado por una capa con un índice de refracción bajo, que es fortalecido por los hilados del aramid y rodeado por una chaqueta protectora. Transparencia de la transmisión de los permisos de la base de señales ópticas con poca pérdida sobre grandes distancias. El índice de refracción bajo de la capa refleja la luz nuevamente dentro de la base, minimizando pérdida de señal. Los hilados protectores del aramid y la chaqueta externa minimiza daño físico a la base y a la capa.
Los estándares de diseño del conector incluyen FC, el SC, el ST, el LC, MTRJ, MPO, MU, SMA, el FDDI, E2000, DIN4, y D4. Los cables son clasificados por los conectores en cualquier extremo del cable; algunas de las configuraciones mas comunes del cable incluyen FC-FC, FC-SC, FC-LC, FC-ST, SC-SC, y SC-ST.
Características del patchcord fibroóptico óptico:
Pérdida de inserción baja;
Pérdida de alto retorno;
Buena repetibilidad;
Buen intercambio;
Adaptabilidad ambiental excelente.
Referencias de la norma del patchcord fibroóptico óptico
El LC cumple con el estándar 61754-20 del IEC
El SC cumple con el estándar 61754-4 del IEC
Especificación técnica de los cordones de remiendo des fibra óptica
Características físicas | Descripción |
El conector mecanografía el extremo A | LC/SC/ST/FC/LSH/MU/MTRJ |
El conector mecanografía el extremo B | LC/SC/ST/FC/LSH/MU/MTRJ |
Tipo polaco | SMF: UPC-UPC; UPC-APC; APC-UPC; APC-APC; MMF: UPC-UPC |
Virola del conector | Zircomia de cerámica |
Diámetro del cable | Duplex: 2.0/3.0m m; Simplex: 0.9/2.0/3.0m m |
Capacidad de intercambio | ≤ 0.2dB |
Curva mínima Radlus |
SMF: 10m m; MMF: 7.5mm/15m m |
Características mecánicas de los cordones de remiendo de la fibra óptica
Tipo de la fibra | OS2/OM5/OM4/OM3/OM2/OM1 |
Cuenta de la fibra | Duplex /Simplex |
Chaqueta del cable | PVC (Riser/OFNR) /LSZH/Plenum (OFNP) |
Color de la chaqueta | OM1/OM2: Naranja; OM3/OM4: Aguamarina; OM5: Verde lima; OS2: Amarillo |
Grado de la fibra | OM5/OM4/OM3/OM2: Doble insensible; OM1: G.651 |
Características ópticas de los cordones de remiendo des fibra óptica
Pérdida de inserción del conector | LC/SC/ST/FC/LSH/MU/MTRJ≤0.3dB |
Pérdida de vuelta del conector | SMF: UPC≥50, APC≥60 (LC/SC/ST/FC/MU/MTRJ), UPC≥55, APC≥75 (LSH) MMF: UPC≥30 (LC/SC/ST/FC/LSH/MU), UPC≥35 (MTRJ) |
Atenuación en 1310nm | los 0.36dB/km |
Atenuación en 1550nm | los 0.22dB/km |
Atenuación en 850nm | los 3.0dB/km |
Atenuación en 1300nm | el 1.0dB/km |
Características ambientales
Temperatura de funcionamiento | -20~70℃ |
Temperatura de almacenamiento | -40~80℃ |
Cómo pedir los cordones de remiendo des fibra óptica
1. Tipo del conector: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo del modo: solo modo (UPC y APC)/modo multi (PC)
3. diámetro del cable: 0,9/2,0/3,0 milímetros (pueda modificó el otro diámetro para requisitos particulares)
4. material de revestimiento: PVC/LSZH
5. cuenta de la fibra: base simple/del duplex base/24core/48/4 bases/6core/8 bases de /12 base/96 y así sucesivamente
6. tipo de cable: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. longitud del cordón de remiendo: según su requisito
El conector 8.MPO/MTP debe dejarnos saber qué método (tipo de A/tipo de /C el A), masculino o hembra, cuenta de la fibra (4/8/12/16/24/32 fibra)
FQA:
1. Q: ¿Es usted fabricante?
: sí, somos fabricante en Shenzhen, China
2. Q: ¿Cuál es su MOQ?
: MOQ puede ser las PC 1, pero no sugerimos para pedir las PC 1 porque el coste será más alto de modo que el precio sea más alto que su presupuesto.
3. Q: ¿Cuál es el precio?
: El precio está según su cantidad. Después de que usted nos deje conocer su cantidad, ofreceremos nuestro mejor precio para usted. Las cantidades grandes conseguirán un precio muy competitivo.
4. Q: ¿Puede usted citar precio franco a bordo?
: podemos sí, pero debido al tamaño y al peso no es grande, están más la entrega al lado de aire, DHL, TNT, el UPC, FEDEX, el etc. Tan él difícil hacer precio franco a bordo. La mejor manera es dejarnos conocer sus especificaciones detalladas y cantidad, ofreceremos la carga con el precio del producto para su referencia.
Tenemos un promotor del envío del precio muy competitivo. Si su cantidad es grande y hay docenas de cajas del cartón, podemos imaginar la carga por el mar para su referencia.
El precio de EXW o el precio de CFR será mejor. Usted puede entrarnos en contacto con para más solución si usted necesita.
5. Q: ¿Cómo está su calidad?
: Nuestra producción está según IEC, producción estándar de Europa, casi cerrada al taller libre de polvo. Equipo de producción importado y equipo de control de calidad. Especialmente equipo de MTP Daisi.
Todos los productos son prueba del 100% antes de entrega.
6. Q: ¿Cuál es su plazo de ejecución?
: Tenemos tres fábricas en China. Una fábrica para la producción del cable de fribra óptica, dos fábricas para el cordón de remiendo, PLC, ODF, adaptador, atenuadores, etc.
Para el cordón de remiendo de la fibra óptica, el plazo de ejecución puede ser 2 -3 días laborables para 5000 PC. productos regulares que tenemos en existencia. Podemos ocuparnos de un pedido urgente para usted. Para más información, usted puede no dude en entrarnos en contacto con.
7. Q: ¿Cuál es su garantía?
: para el cordón de remiendo, tenemos 2 años de garantía desde entrega, pero solamente responsable de daño no-artificial. Para el daño artificial, podemos repararlo para usted gratis, pero la carga será pagada por su lado.
8. Q: ¿Cuál es su embalaje?

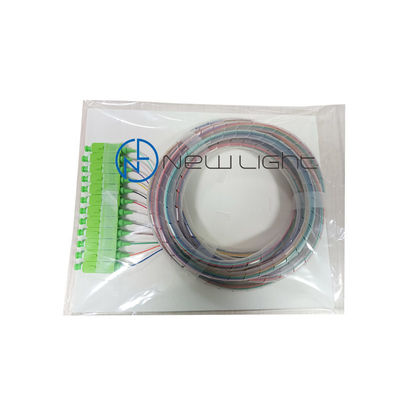

: Estamos utilizando un paquete internacional de la exportación. atado un poco de embalaje de diversos productos para su referencia. También podemos imprimir su logotipo en el embalaje
9. Q: ¿Puede usted hacer OEM/ODM?
: sí, podemos. Somos fabricante, todos los productos aceptamos a OEM /ODM. podemos firmar el contrato de confidencialidad.
10. Q: ¿Puedo tener una muestra?
: Depende de qué productos, para el adaptador, puede proporcionar el atenuador, cordón de remiendo, coleta, nosotros una muestra para usted gratis. Pero carga compensada por su lado.
Para los productos grandes del valor, no podemos ofrecer lo gratis, la carga de la muestra y la carga compensadas primero. después de que usted pusiera una orden, la carga de la muestra será vuelta.
11. Q: ¿Cómo puedo ordenar?
: 1. envíenos el correo o envíe la investigación. conozcamos el nombre de producto, especificaciones detalladas, cantidad. Proporcione su para recibir la dirección si usted nos necesita imaginar la carga para usted.
2. Después de que conozcamos sus requisitos, ofreceremos nuestro mejor precio para usted, con plazo de ejecución. El precio está según su cantidad.
3. Cuando usted acepta la cita, haremos una factura del pro forma con nuestra cuenta bancaria.
4. Arreglaremos la producción para usted después de que recibiéramos el pago.
5. Antes de que entrega confirmemos para recibir la información con usted otra vez .and le enviará el número de seguimiento después de entrega.
6. Intentaremos nuestro mejor para cumplir sus requisitos para la cooperación a largo plazo.
12. Q: ¿Qué su término del pago?
: T/T, Western Union, Paypal, MoneyGram inmediatamente. Para las cantidades grandes, puede el depósito del 50% por adelantado, balanza del 50% pagada antes de entrega.
