Datos del producto:
|
Material: | Metal | tipo del modo: | solo modo/modo multi |
---|---|---|---|
Tipo del conector: | 3.0m m | Pérdida de inserción: | <0> |
Certificado: | CE, ISO, RoHS | Pérdida de vuelta: | DB de PC≥40 UPC≥50 APC≥60 |
Alta luz: | conector del LC de la fibra con varios modos de funcionamiento de 3.0m m,conector del lc de la fibra con varios modos de funcionamiento de 2.0m m,conectores de la fibra con varios modos de funcionamiento de 3.0m m |

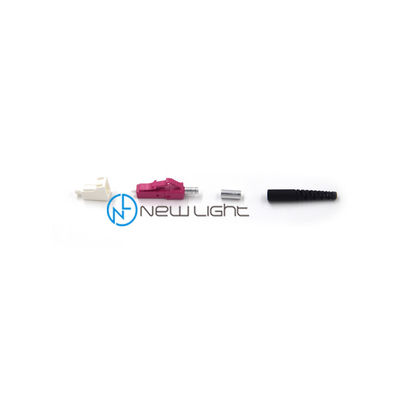

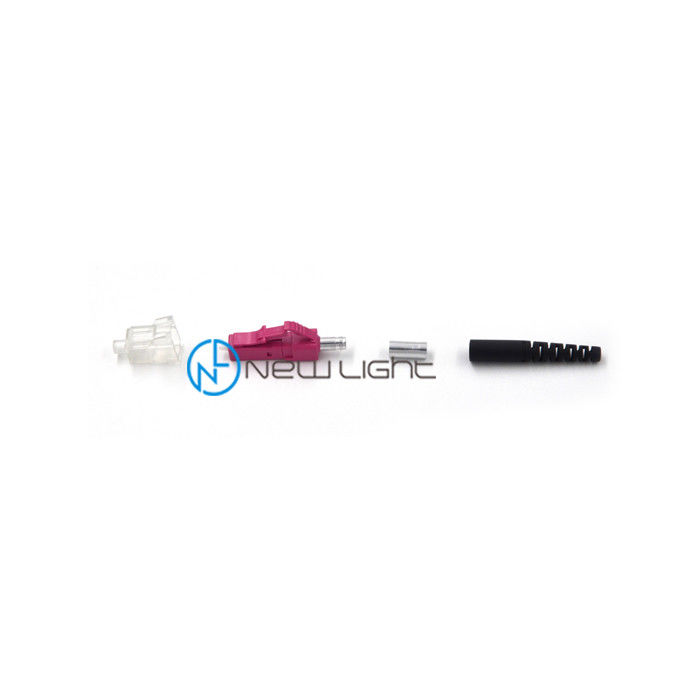

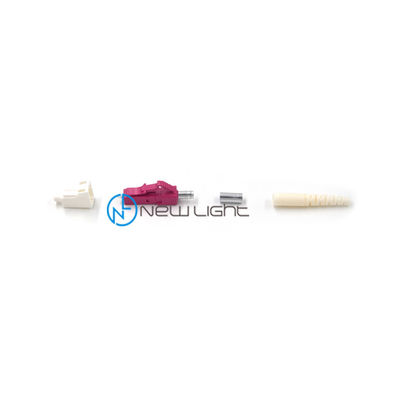

Conector a una cara del lc de la fibra con varios modos de funcionamiento del LC SX 0.9m m 2.0m m 3.0m m del duplex
Los conectores de la fibra óptica se utilizan en ambos extremos de un puente de la fibra para alcanzar conexiones cruzadas de fibras. Hay muchos tipos de conectores desarrollados para los cables de puente de la fibra óptica. Por ejemplo, las redes unimodales han utilizado los conectores de FC o del SC en la proporción casi igual como el ST y SC en instalaciones con varios modos de funcionamiento. Para elegir un cable apropiado del remiendo de la fibra óptica, el conector de la fibra óptica es un factor muy importante a considerar. El conector del LC es un tipo común del conector usado en cables de puente de la fibra óptica. Un LC al cable del remiendo de la fibra del LC es un cable del remiendo terminado en ambos termina con los conectores del LC. El texto siguiente da una introducción detallada de LC a los cables del remiendo de la fibra del LC.
o mejor entender el LC al cable del remiendo de la fibra del LC, usted necesita tener una comprensión básica del conector del LC primero. El LC (conector de Lucent) primero fue desarrollado por Lucent Technologies como respuesta a la necesidad de sus clientes primarios de un conector pequeño y bajo de la pérdida de inserción. Después el diseño del LC fue estandardizado en EIA/TIA-604-10 y es ofrecido por otros fabricantes. El tamaño de la virola de un conector del LC es 1,25 milímetros, mitad del tamaño de la virola del conector del SC. El conector del LC es clasificado para 500 ciclos de acoplamiento y su pérdida de inserción típica es 0,25 DB. Hay razones sólidas que el conector del LC es un tipo preferido del conector para la red de alto rendimiento. El conector del LC tiene un tamaño pequeño, pide prestada la construcción de la fractura-manga y una virola cilíndrica (generalmente de cerámica) del conector del SC, y puede tener un diseño del empuje-y-cierre que proporciona estabilidad de la tirón-prueba en soportes de estante del sistema.
Conformidad de los estándares
. Requisitos genéricos de Telcordia (antes Bellcore) GR-326-CORE para el solo modo
conectores ópticos y montajes de puente.
. Especificación genérica del IEC 874-1 para los conectores y los cables de la fibra óptica
. ANSI/TIA-568-C.3, ISO/IEC 11801 2do Ed., EN 50173, UL94V-0 del Cenelec
. Tarifa ignífuga del cable: Estándar OFNR o IEC60332-3
Características
. el 100% probado en el funcionamiento óptico (pérdida de inserción
Longitud y pérdida de vuelta especificadas cliente)
. El color estándar es amarillo, anaranjado, aguamarina o púrpura,
otros colores disponibles a petición
. Chaqueta externa del cable disponible en PVC, halógeno cero del humo bajo (LSZH)
. La PC, UPC, conectores de APC mecanografía disponible
. Alta virola de cerámica para FC, ST, SC de la concentricidad 2.5m m
y virola de cerámica de 1.25m m para el LC y MU
. Disponible en G652D, G657A, OM1, OM2, OM3 y OM4
. Marcas de la posición A/Position B
. Disponible en 0.9m m, 1.6m m, 2.0m m, tamaños de 3.0m m
USOS
· CATV
· Terminación activa del dispositivo
· Redes de telecomunicaciones
· Metro
· Redes de área local (LANs)
· Redes de proceso de datos
· Equipo de prueba
· Instalaciones exactas
· Redes de área extensa (WAN)
· Industrial, médico y militar
CARACTERÍSTICA
· Pérdida de inserción baja y reflexión trasera
· Diseño de una sola pieza de la construcción y de la tirón-prueba
· Virola de cerámica de los pre-radios de flotación libre
· Llave el antirotación de la precisión y cuerpo resistente a la corrosión
· Variedad de tipos y de colores de la bota
El conector de APC es un tipo de conector de la fibra que minimice el backreflection debido a un 5° al ángulo-pulimento 15° aplicado para terminar caras. Como ilustrado en la imagen siguiente.
los conectores Ángulo-pulidos se deben acoplar solamente a otros conectores ángulo-pulidos. El acoplamiento a un conector pulido no-ángulo causa pérdida de inserción muy alta. Los conectores generalmente ángulo-pulidos tienen pérdida de inserción más alta que contacto físico recto de la buena calidad unos.
“Ultra” los conectores de la calidad pueden alcanzar la reflexión trasera comparable a un conector anguloso cuando están conectados, pero una conexión angulosa mantiene la reflexión de espalda incluso cuando el extremo de la salida de la fibra se desconecta.
las conexiones Anguloso-pulidas son distinguidas visiblemente por el uso de una bota verde del alivio de tensión, o un cuerpo verde del conector. Las piezas son identificadas típicamente añadiendo “/APC” al nombre.
Por ejemplo, un conector anguloso de FC se puede señalar FC/APC, un conector anguloso del LC se puede señalar LC/APC, etc.
El valor de la pérdida de vuelta para los conectores acoplados de APC en el campo será típicamente mayor de DB -65. Para una conexión del UPC, es normalmente DB -55.
Cuando los conectores son unmated-tales puertos tan inusitados en una pérdida de vuelta del marco- de la distribución de FTTP para los conectores de APC es el DB -65 o mayor, comparado a los conectores del UPC que estarán en la vecindad de DB 14.
Características:
►Cumple con IEC 61754-20 y TIA 604-2
►Pérdida de inserción baja y reflexión trasera
►La bayoneta formó la vivienda para la terminación fácil
►Cuerpo de cobre amarillo niquelado
►Virola de cerámica de la circona con final de gama alta de la PC
►RoHS, ALCANCE SvHC obediente
Usos:
►Redes de área local
►Redes de proceso de datos
►Uso de la distribución
►Distribución de las premisas
►Equipmen de la prueba y del laboratorio
Facilidad de empleo
tipo del conector | solos modo/con varios modos de funcionamiento |
color | azul/verde |
cable | 0.9/2.0/3.0 |
Parámetro
nombre de productos | Conector del ST de la fibra óptica del OEM/del ODM 3.0m m para el cordón de remiendo interior de la distribución |
tipo del modo | solo modo/modo multi |
diámetro del cable | 0.9 /2.0 / 3,0 milímetros |
pérdida de inserción | ≤ 0.3dB (la pérdida de inserción baja puede ser el ≤ 0.35dB) |
pérdida de vuelta | DB ≥60 |
longitud de onda | 1310/1550 |
material de la virola | De cerámica |
temperatura del operater | -40~ +85℃ |
OEM/ODM | aceptable |
garantía | 3 años después de la entrega |
Plazo de expedición | 2-15 días laborables (según su cantidad) |
más conector para la referencia
Tipo del conector | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
Tipo del modo | solo modo o con varios modos de funcionamiento |
Tipo de cable | 0.9 / 2,0/3,0 milímetros |
Cómo ordenar
1. Tipo del conector: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo del modo: solo modo (UPC y APC)/modo multi (PC)
3. diámetro del cable: 0,9/2,0/3,0 milímetros (pueda modificó el otro diámetro para requisitos particulares)
4. material de revestimiento: PVC/LSZH
5. cuenta de la fibra: base simple/del duplex base/24core/48/4 bases/6core/8 bases de /12 base/96 y así sucesivamente
6. tipo de cable: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. longitud del cordón de remiendo: según su requisito
El conector 8.MPO/MTP debe dejarnos saber qué método (tipo de A/tipo de /C el A), masculino o hembra, cuenta de la fibra (4/8/12/16/24/32 fibra)
