Datos del producto:
|
| Material: | Metal | tipo del modo: | solo modo/modo multi |
|---|---|---|---|
| Tipo del conector: | 3.0m m | Pérdida de inserción: | <0> |
| Certificado: | CE, ISO, RoHS | Pérdida de vuelta: | DB de PC≥40 UPC≥50 APC≥60 |
| Alta luz: | Conector de la coleta de la fibra óptica de SX,fibra óptica del conector de 3.0m m |
||

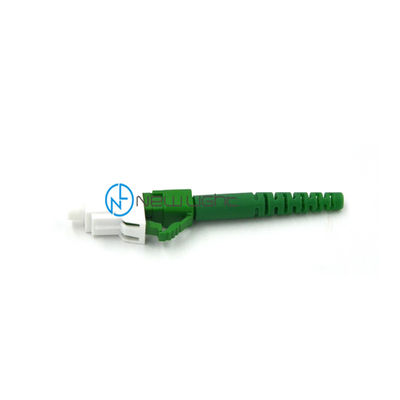

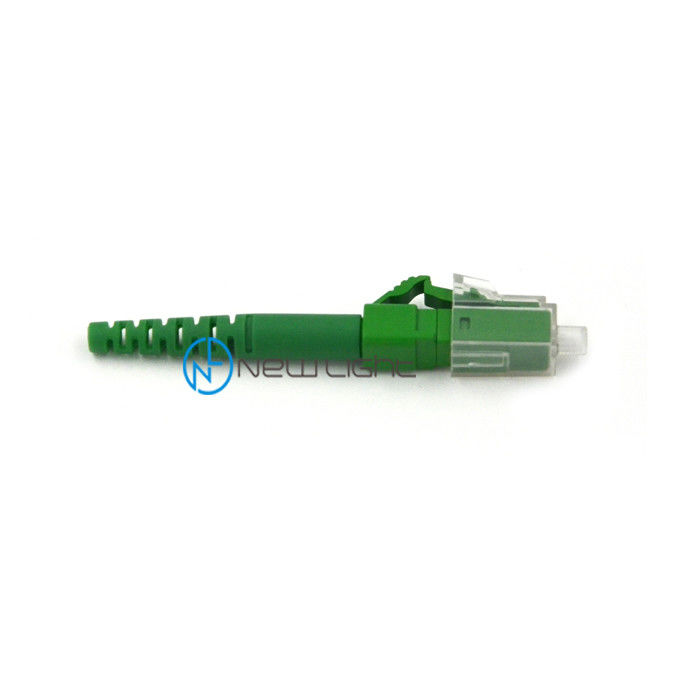

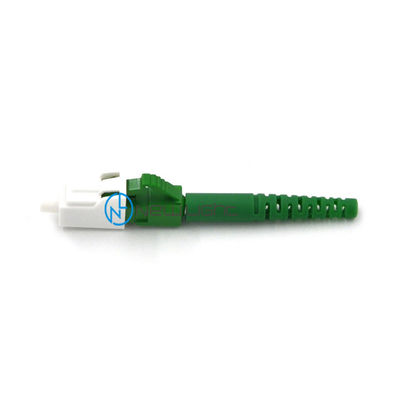

El conector de la Pre-asamblea del LC APC SX parte el conector del lc de la fibra óptica de 2.0m m 3.0m m
El conector óptico de fibra óptica del lc es un dispositivo mecánico diseñado para alinear los conectores fibroópticos. Contiene la manga de la interconexión, de que sostiene las dos virolas juntas.
Los adaptadores de la fibra óptica son reborde mecanografían adentro la vivienda plástica; Los adaptadores de solo modo están con la funda de cerámica mientras que los adaptadores de la fibra con varios modos de funcionamiento están con la funda de bronce.
El conector de APC es un tipo de conector de la fibra que minimice el backreflection debido a un 5° al ángulo-pulimento 15° aplicado a las caras del extremo. Como ilustrado en la imagen siguiente.
los conectores Ángulo-pulidos se deben acoplar solamente a otros conectores ángulo-pulidos. El acoplamiento a un conector pulido no-ángulo causa pérdida de inserción muy alta. Los conectores generalmente ángulo-pulidos tienen pérdida de inserción más alta que contacto físico recto de la buena calidad unos.
“Ultra” los conectores de la calidad pueden alcanzar la reflexión trasera comparable a un conector anguloso cuando están conectados, pero una conexión angulosa mantiene la reflexión de espalda incluso cuando el extremo de la salida de la fibra es disconnected.
las conexiones Anguloso-pulidas son distinguidas visiblemente por el uso de una bota verde del alivio de tensión, o un cuerpo verde del conector. Las piezas son identificadas típicamente añadiendo “/APC” al nombre.
Por ejemplo, un conector anguloso de FC se puede señalar FC/APC, un conector anguloso del LC se puede señalar LC/APC, etc.
El valor de la pérdida de vuelta para los conectores acoplados de APC en el campo será típicamente mayor de DB -65. Para una conexión del UPC, es normalmente DB -55.
Cuando los conectores son unmated-tales pues inusitado los puertos en un marco- de la distribución de FTTP que la pérdida de vuelta para los conectores de APC es DB -65 o mayor, comparado a los conectores del UPC que estarán en la vecindad de DB 14.
Características:
El ► cumple con IEC 61754-20 y TIA 604-2
Pérdida de inserción baja del ► y reflexión trasera
Vivienda formada bayoneta del ► para la terminación fácil
Cuerpo de cobre amarillo niquelado del ►
Virola de cerámica de la circona del ► con final de gama alta de la PC
► RoHS, ALCANCE SvHC obediente
Usos:
Redes de área local del ►
Redes de la informática del ►
Uso de la distribución del ►
El ► presupone la distribución
Equipmen de la prueba y del laboratorio del ►
Facilidad de empleo
| tipo del conector | solos modo/con varios modos de funcionamiento |
| color | azul/verde |
| cable | 0.9/2.0/3.0 |
Características:
---Pérdida de inserción baja y pérdida de reflexión trasera
---Superficie del extremo de la virola pre-abovedada
---Llave el antirotación de la precisión
---Cuerpo de cobre amarillo niquelado
---Botas del estilo de Telcordia
---Virola de cerámica de flotación libre
Parámetro
| nombre de productos | Conector del ST de la fibra óptica del OEM/del ODM 3.0m m para el cordón de remiendo interior de la distribución |
| tipo del modo | solo modo/modo multi |
| diámetro del cable | 0.9 /2.0 / 3,0 milímetros |
| pérdida de inserción | ≤ 0.3dB (la pérdida de inserción baja puede ser el ≤ 0.35dB) |
| pérdida de vuelta | DB ≥60 |
| longitud de onda | 1310/1550 |
| material de la virola | De cerámica |
| temperatura del operater | -40~ +85℃ |
| OEM/ODM | aceptable |
| garantía | 3 años después de la entrega |
| Plazo de expedición | 2-15 días laborables (según su cantidad) |
más conector para la referencia
| Tipo del conector | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
| Tipo del modo | solo modo o con varios modos de funcionamiento |
| Tipo de cable | 0.9 / 2,0/3,0 milímetros |
Cómo ordenar
1. Tipo del conector: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo del modo: solo modo (UPC y APC)/modo multi (PC)
3. diámetro del cable: 0,9/2,0/3,0 milímetros (pueda modificó el otro diámetro para requisitos particulares)
4. material de revestimiento: PVC/LSZH
5. cuenta de la fibra: base simple/del duplex base/24core/48/4 bases/6core/8 bases de /12 base/96 y así sucesivamente
6. tipo de cable: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. longitud del cordón de remiendo: según su requisito
El conector 8.MPO/MTP debe dejarnos saber qué método (tipo de A/tipo de /C el A), varón o hembra, cuenta de la fibra (4/8/12/16/24/32 fibra)
