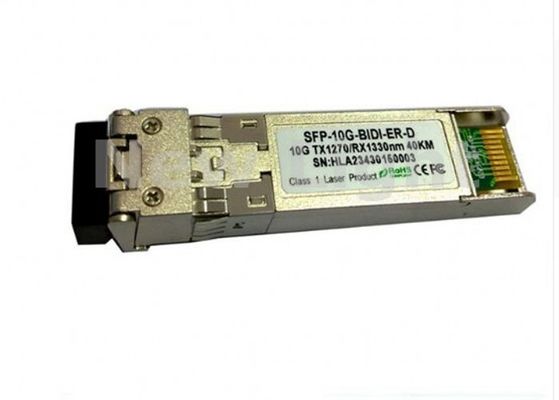

Transceptor de fibra óptica bidireccional SFP+ de 10 Gb/s con conector LC para aplicaciones monomodo de 40 km

Nombre De La Marca:	New Light
Cuota De Producción:	1
Precio:	3.5~20
Detalles Del Embalaje:	Embalaje para exportación
Condiciones De Pago:	T/T, Western Union, MoneyGram

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Nombre:

Transmisor-receptor de SFP BIDI

Distancia:

40 km

Modo:

Modo único

Tasa de transferencia de datos:

10g

Longitud de onda:

1270/1330 nm

Tipo de conector:

Capacidad de la fuente:

1000000

Resaltar:

Transmisor-receptor de Ethernet del gigabit

transmisor-receptor de la fibra del solo modo

Descripción del producto

Transceptor de fibra óptica de 10 Gbps / Transceptor bidireccional SFP + de 40 km con conector LC

Transceptor bidireccional SFP+ 10Gb/s conforme a la Directiva RoHS, de modo único de 40 km con conector LC

Calificaciones máximas absolutas

Parámetro	El símbolo	- ¿Qué es eso?	- ¿Qué quieres decir?	Unidad
Válvula de alimentación	Vcc	- No hay nada.5	4.0	V.
Temperatura de almacenamiento		-40 años.	85	°C
Humedad relativa			85	%

Las tensiones superiores a las calificaciones máximas absolutas pueden causar daños permanentes al módulo.

Características clave

Soporta velocidades de datos de 9,95 Gb/s a 10,3 Gb/s
Conector LC Simplex Transceptor óptico bidireccional SFP+
El diagnóstico digital cumple con la SFF-8472
Con conexión en caliente
1Transmisor láser DFB de 1270nm, receptor de 1330nm
2Transmisor láser DFB 1330nm, receptor 1270nm
Hasta 40 km en SMF 9/125um
SFP+ MSA SFF-8431 Cumpliendo
Temperatura de la caja de funcionamiento: de 0 a 70 °C

Aplicaciones

10GBASE-ER a 10.3125Gbps, el tiempo de transmisión de la señal es de 10 GBASE-ER
10GBASE-EW a 9.953Gbps
Otros enlaces ópticos

Características generales de funcionamiento

Parámetro	El símbolo	- ¿Qué es eso?	Tipo de producto	- ¿Qué quieres decir?	Unidad
Tasa de datos	Conexión Ethernet			10.3125	Gbit/s
Canal de fibra			10.518
Válvula de alimentación	Vcc	3.13	3.3	3.47	V.
Corriente de suministro	En el caso de las empresas				- ¿Qué es?
Corriente de suministro	El Icc3			400	- ¿Qué es?
El caso operativo Temp.	Tc	0		70	°C

Características eléctricas de entrada/salida

Transmisor

Parámetro	El símbolo	- ¿Qué es eso?	Tipo de producto	- ¿Qué quieres decir?	Unidad	Nota
Diferencia de oscilación de la tensión de entrada		120		820	MVpp	1
Tx Desactivar la entrada	H VIH	2.0		Vcc + 0.3	V.
Tx Desactivar la entrada	El VIL	0		0.8	V.
Tx Salida de fallas	H VOH	2.0		Vcc + 0.3	V.	2
Tx Salida de fallas	El VOL	0		0.8	V.
Diferencia de entrada y impedancia	El Zin		100		Oh

Receptor

Parámetro	El símbolo	- ¿Qué es eso?	Tipo de producto	- ¿Qué quieres decir?	Unidad	Nota
Variación de la tensión de salida		340	650	800	MVpp	3
Rx LOS Salida	H VOH	2.0		Vcc + 0.3	V.	2
Rx LOS Salida	El VOL	0		0.8	V.

Nota 1) TD+/- están acoplados internamente AC con terminación diferencial de 100Ω dentro del módulo.
Nota 2) Tx Fault y Rx LOS son salidas de colector abiertas, que deben ser levantadas con resistencias de 4,7 k a 10 kΩ en la placa de acogida.
Nota 3) Las salidas RD+/- están acopladas a corriente alterna internamente y deben terminarse con 100Ω (diferencial) en el SERDES del usuario.

Características ópticas

Transmisor

Parámetro	El símbolo	- ¿Qué es eso?	Tipo de producto	- ¿Qué quieres decir?	Unidad	Nota
Largura de onda de funcionamiento		1260	1270	1280	nm
Largura de onda de funcionamiento		1320	1330	1340	nm
Potencia de salida (Activada)	- ¿ Por qué?	0		4	Dbm	1
Proporción de extinción	Urgencias	5			Db	1
Ancho espectral RMS	Δλ			1	nm
Tiempo de subida/baja (20%~80%)	Tr/Tf			50	- ¿ Qué?	2
Amplitud de modulación óptica	OMA	- Seis años.2			Dbm
Sanción por dispersión				1	Db
Ojo óptico de salida		Conforme con la norma IEEE 0802.3ae

Receptor

Parámetro	El símbolo	- ¿Qué es eso?	Tipo de producto	- ¿Qué quieres decir?	Unidad	Nota
Largura de onda de funcionamiento		1320	1330	1340	nm
Largura de onda de funcionamiento		1260	1270	1280	nm
Sensibilidad	Psen			-15 años.	Dbm	3
Min. sobrecarga	Pimax	0.5			Dbm
Las pérdidas	¿ Qué pasa?	- 30 años.			Dbm
Las pérdidas por pérdida de activos	Pd			- 16 años.	Dbm
Histeresis de la pérdida	Pd-Pa	0.5		4	Db

Nota 1) Medido a 10,3125 b/s con el patrón de ensayo PRBS 231-1 NRZ.
Nota 2) entre el 20% y el 80%
Nota 3) En el peor caso de ER, medido a 10,3125 Gb/s con el patrón de ensayo PRBS 231 - 1 NRZ para BER < 1x10-12

Definiciones y funciones del pin

El pin	El símbolo	Nombre/Descripción
1	Veet [1]	Tierra del transmisor
2	TEX_FAULT [2]: el número de unidad de control	Fallo del transmisor
3	El valor de las emisiones de CO2	Desactivar el transmisor y la salida del láser en alto o abierto
4	SDA [2]	Línea de datos de interfaz serie de 2 cables
5	SCL [2]	Línea de reloj de interfaz serial de 2 cables
6	Modelo de gestión de la seguridad	Módulo ausente, aterrado dentro del módulo.
7	RS0 [5]	Cantidad Seleccionar 0
8	RX_LOS [2]	Pérdida de la señal de indicación.
9	RS1 [5]	Tasa Seleccione 1
10	VÉR [1]	Receptor de tierra
11	VÉR [1]	Receptor de tierra
12	- ¿Qué quieres decir?	Receptor de datos invertidos hacia fuera.
13	Investigación y desarrollo	Receptor de datos fuera.
14	VÉR [1]	Receptor de tierra
15	VCCR	Fuente de alimentación del receptor
16	VCCT	Fuente de alimentación del transmisor
17	Veet [1]	Tierra del transmisor
18	TD+	Transmisor de datos en AC acoplado
19	- ¿ Qué pasa?	Transmisor con datos invertidos.
20	Veet [1]	Tierra del transmisor
