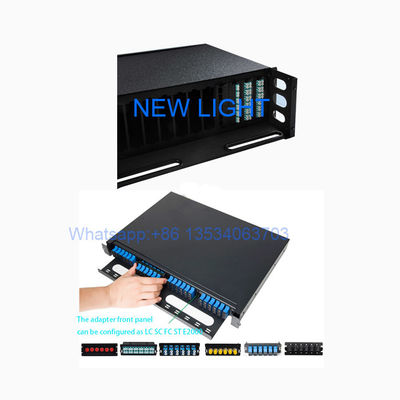

Panel de Parcheo de Fibra Óptica de Tamaño Estándar de 24 Fibras con Cajón Deslizable para Centros de Datos

Nombre De La Marca:	New light
Número De Modelo:	12/ los 24 paneles del ptach de la base de /48
Cuota De Producción:	1~10000
Precio:	10~100
Detalles Del Embalaje:	caja del opp bag+carton
Condiciones De Pago:	T/T, Western Union, Moneygram, PayPal

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

ROHS ;ISO9001

Aplicación:

Centros de datos, instalaciones preterminadas.

Panel frontal:

LC, SC, ST, FC, E2000

Nombre del producto:

Panel de conexión de fibra óptica MPO/MTP montado en bastidor de 24 fibras

Bandeja:

12/24/48/72/96 fibra

Peso:

Material:

Bronce de fósforo

Color:

Blanco

Temperatura de almacenamiento:

-45 ° C ~+60 ° C

Tipo de producto:

recinto del cajón de la diapositiva-hacia fuera con las bandejas del empalme

Dimensiones:

1,75 pulgadas de alto x 17,0 pulgadas de ancho x 14,0 pulgadas de profundidad, 485 mm x 294 mm x 44

Tipo de adaptador:

CALLE

Puerto:

12/24/36/48/72/96/144/192/288/386

Capacidad de la fuente:

10000 por día

Resaltar:

piezas y accesorios de la fibra óptica

Accesorios de fibra óptica

Descripción del producto

Puerto negro del tamaño estándar LC/SC/ST/FC del panel de conexión de fibra óptica de 1U 2U 3U

Descripción general del producto

Panel de fibra óptica con puerto LC/SC/ST/FC de tamaño estándar negro 1U 2U 3U diseñado para una gestión eficiente de la fibra y la conexión cruzada en infraestructuras de telecomunicaciones.

Características clave

Tamaño estándar con diseño de estructura ligero y racional.
Bandeja de empalme interna intercambiable
Compatible con cuadros de distribución estándar de 19" y 23"
Adecuado tanto para aplicaciones de cinta como de fibra única
Varias placas de panel para acomodar diferentes interfaces de adaptador
Marcado frontal para fácil identificación y operación.
Disponible en configuraciones de 24C, 36C, 48C, 72C con adaptadores y pigtails de fibra óptica opcionales
Gestión y operación simplificadas

Descripción del Producto

Estos paneles de distribución de fibra, incluidos cables y adaptadores MPO/MTP, facilitan la terminación de cables de fibra óptica y brindan acceso a fibras individuales para la conexión cruzada. El gabinete metálico alberga paneles adaptadores y bandejas de empalme de fibra, lo que permite fusionar las fibras con pigtails que se conectan a puertos adaptadores internos fijos.

Los puertos internos permanecen fijos para conexiones permanentes, mientras que los puertos externos admiten cables de conexión de fibra conectados con frecuencia para una interconexión flexible de dispositivos. El panel cuenta con dos compartimentos: uno para receptáculos/adaptadores de mamparo y otro para bandeja de empalme y almacenamiento de exceso de fibra.

Los modelos disponibles incluyen gabinetes deslizables para montaje en bastidor con varias configuraciones de adaptadores (LC multimodo dúplex, ST monomodo) que admiten aplicaciones de fibra de 12, 24, 36, 48, 72, 96 y 144 núcleos. Compatible con interfaces SC, ST, FC, LC, MTRJ, E2000 con accesorios de fibra y pigtails opcionales.

Aplicaciones

Bucle de abonado de telecomunicaciones
Fibra hasta el hogar (FTTH)
Redes LAN/WAN
sistemas de televisión por cable

Especificaciones mecánicas y ambientales

Parámetro	Especificación
Temperatura de funcionamiento	-25 ℃ a +40 ℃
Temperatura de almacenamiento	-25 ℃ a +55 ℃
Humedad relativa	≤85% (+30℃)
Presión de aire	70Kpa a 106Kpa
Color	Negro

Dimensiones

Modelo	Cantidad de fibra	Altura	Dimensiones (largoanchoalto)
Montaje en bastidor	24/12/48/96 núcleo	1U	430354,144mm

Métodos de polaridad

La polaridad adecuada del enlace de fibra garantiza que las señales de transmisión (Tx) y recepción (Rx) coincidan correctamente entre las conexiones. Hay tres métodos de polaridad estándar de la industria disponibles para componentes multifibra:

Método A

Utiliza cables troncales MPO directos tipo A con conectores de llave hacia arriba/hacia abajo. La fibra de la posición 1 llega a la posición 1. Requiere un cable de conexión invertido transceptor-receptor para aplicaciones dúplex.

Método B

Utiliza conectores con llave en ambos extremos, invirtiendo posiciones (Posición 1 a 12, Posición 2 a 11). Emplea cables de conexión AB rectos para aplicaciones dúplex.

Método C

Utiliza conectores de llave arriba/llave abajo con par interno volteado (Posición 1 a 2, Posición 2 a 1). Adecuado para dúplex, pero no recomendado para aplicaciones paralelas de 8 fibras 40/100 Gig.

Los equipos de prueba profesionales como MultiFiber™ Pro de Fluke Networks garantizan la implementación correcta de la polaridad para cables de conexión, enlaces permanentes y canales.
