Datos del producto:
|
| nombre: | Cable de MPO MTP | Material: | LSZH, OFNP u OFNR |
|---|---|---|---|
| tipo del modo: | OM3 OM4 OS2 | tipo de la base: | 8/12 /24core |
| Conector: | MPO | Color: | Aguamarina, naranja, aguamarina roja amarilla, amarilla |
| Alta luz: | Cable de la chaqueta MPO OM4 de LSZH,Cable de la fibra de la chaqueta MPO 12 de LSZH,Cable de la fibra de OM4 MPO 24 |
||
12 24 filamentos con varios modos de funcionamiento del cable de las fibras MPO OM4 con la chaqueta de LSZH
12 24 Fibras OM3 Hilos multimodo Polaridad A Cable de fibra Plenum om4
Descripcióncable de fibra om4
MPO-MPO-OS2-24B es un cable tipo B de MPO a MPO hembra, OS2 monomodo, 24 fibras, disponible en longitudes de 1 metro a 50 metros.Este cable MPO a MPO utiliza fibra monomodo de 9/125 micras con un diámetro de cubierta de cable de 3 mm.El material de la cubierta del cable está disponible en dos opciones: Low Smoke Zero Halogen (LSZH) o Plenum de fibra óptica no conductora (OFNP).La cubierta del cable LSZH garantiza características de humo bajo y cero humo, pero los cables OFNP tienen características de resistencia al fuego y baja producción de humo.OFNP es el cable de fibra con la clasificación de resistencia al fuego más alta y no se pueden usar otros tipos de cables como sustitutos.El cable MPO a MPO admite longitudes de onda de 1310 nm y 1610 nm, y su atenuación a 1310 nm es de 0,35 dB/km y a 1610 nm es de 0,22 dB/km, lo que garantiza el mejor rendimiento a largas distancias.El cable MPO a MPO garantiza la mejor pérdida de inserción de grado estándar que está por debajo de 0,7 dB.La temperatura de funcionamiento está clasificada entre -20 °C y +70 °C, lo que se adapta a una amplia gama de entornos.El cable MPO-MPO-OS2-24B MPO a MPO se fabrica con una configuración de cruce tipo B para admitir transceptor a transceptor o transceptor a aplicaciones de centro de datos de alta velocidad 100G de panel de conexión.
El cable de conexión MPO-MPO-OS2-24B tiene certificación CE/RoHS y cumple con los estándares de seguridad del producto.El cable MPO a MPO cumple totalmente con las especificaciones ISO/IEC-61754, EN 50399 y EN 50575.En consecuencia, el cumplimiento de los estándares anteriores garantiza que el cable MPO a MPO se puede acoplar con otros equipos del fabricante (cables, casetes, adaptadores).Y también asegura que la cubierta del cable cumpla completamente con sus propiedades materiales.
Reflejos
Tipo: Cable troncal de fibra óptica
Conector: MPO hembra a MPO hembra
Recuento de fibra: 12 24
Polaridad: Tipo B
Tipo de fibra: OS2 9/125um Fibra monomodo (SMF)
Tipo de chaqueta: LSZH |OFNP
Longitud de onda: 1310 |1610nm
Temperatura de funcionamiento: -20 °C a +70 °C
Color amarillo
Longitud del cable: 1 m a 50 m
Disponible en tres tipos de polaridad:
Tipo-A (directo)
Tipo-B (cruz, volteada)
Tipo-C (par cruzado, rollover)
Características
• Los terminados en fábrica brindan calidad constante, alto rendimiento y reducen el tiempo de instalación
• Probado al 100 % para rendimiento de baja pérdida de inserción y alta pérdida de retorno

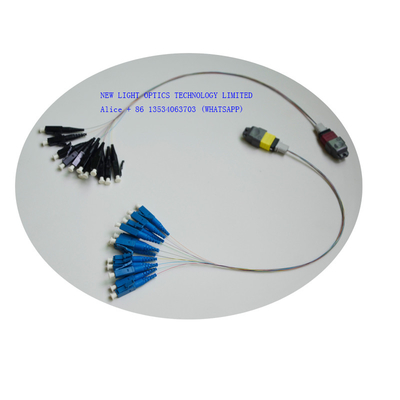

• MPO Hembra a 4 cables de arnés dúplex LC
• Adecuado para aplicación MPO
• Fibra OM4 (OM3) 50/125 μm
• Polaridad tipo B, utilizada para la interconexión óptica 40G QSFP eSR4 y 10GBASE-SR
• Rendimiento optimizado: disponible en elite MTP y discreto conector premium a pedido
• Cumple con IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE y RoHS
• Chaqueta LSZH por defecto
El cable de conexión de fibra MPO cumple con los estándares IEC-61754-7 y TIA-604-5 (FOCIS-5).Puede ser ampliamente utilizado para
Descripción general del cable MPO MTP
Los cables de arnés MTP/MPO y los cables troncales MTP/MPO de New Light Factory son dos tipos comunes de cables de fibra MTP/MPO.Se diferencian entre sí en aspectos como la función y la aplicación.
Elige tu polaridad
Tipo A - Directo: la polaridad directa es típicamente para conectar paneles de conexión.Están cableados en una configuración reflejada, desde el Pin 1 en un extremo del conector hasta el Pin 1 en el extremo opuesto, etc.
Tipo B - Rollover: La polaridad de rollover se usa principalmente para conectarse a conmutadores y transceptores en aplicaciones de 40 Gb.En una polaridad de rollover de 12 hebras, el cable se conecta desde el Pin 1 en un extremo del conector hasta el Pin 12 en el extremo opuesto.Luego de 2 a 11, y así sucesivamente.
Tipo C - Invertido: La polaridad de par invertido es el tipo de polaridad más comúnmente utilizado para este cable, y generalmente se usa en aplicaciones de casete a casete.El pin 1 de un extremo va al pin 2 del otro extremo, y el 2 al 1, el 3 al 4, el 4 al 3, y así sucesivamente.Esta es la opción de polaridad predeterminada, pero puede seleccionar la polaridad deseada en nuestro menú desplegable de arriba.
Características del cable MPO MTP
Parámetro técnico del cable MPO MTP
| Artículo | Parámetros técnicos | |
| conector | MPO/MTP (F o M) | MPO/MTP (F o M) |
| temperatura de operacion | -40°C ~ +80°C | |
| Temperatura de almacenamiento | -40°C ~ +85°C | |
| Pérdida de inserción |
SM: ≤ 0,75 dB (valor estándar), ≤ 0,35 dB (valor típico); MM: ≤ 0,50 dB (valor estándar), ≤ 0,35 dB (valor típico); |
|
| Pérdida de retorno | SM:≥60dB;Milímetro: ≥35dB | |
| El tipo final MPO | Macho: con pasador guía;Hembra: sin pasador guía | |
| Recuento de fibras | 8,12 y 24 fibra | |
| Tipo de conector del otro extremo | MPO-hembra, MPO-macho, FC, SC, ST, MU, LC, E2000 | |
| modo de fibra | Monomodo (G652,G655,G657), multimodo (50, 62,5, OM2, OM3, OM4) | |
| Tipo de cable de fibra | Fibra de cinta de 250um, cable de cinta, cable de fibra óptica de paquete | |
Los tres métodos de polaridad Tipo A, Tipo B y Tipo C se utilizan para garantizar la correcta asignación bidireccional.
embalaje
Lo empaquetaremos en una bolsa OPP y una caja de cartón en el exterior.Con el fin de proteger los productos, no se dañen en el momento de la entrega.
FQA
1. P:¿Eres fabricante?
R: sí, somos fabricantes en Shenzhen, China
2. P:¿Cuál es su MOQ?
R: La cantidad mínima de pedido puede ser de 1 unidad, pero no sugerimos pedir 1 unidad, ya que el costo será más alto, por lo que el precio será más alto que su presupuesto.
3. P:Cual es el precio ?
R: El precio depende de su cantidad.Después de que nos haga saber su cantidad, le ofreceremos nuestro mejor precio.Gran cantidad obtendrá un precio muy competitivo.
4. P:¿Puede cotizar el precio FOB?
R: Sí, podemos, pero debido al tamaño y el peso no es grande, la mayoría se envían por aire, DHL, TNT, UPC, FEDEX, etc.Entonces es difícil hacer el precio FOB.La mejor manera es háganos saber sus especificaciones detalladas y la cantidad, le ofreceremos el flete con el precio de los productos para su referencia.
Tenemos logist de precio muy competitivo.Si su cantidad es grande y hay docenas de cajas de cartón, podemos calcular el flete por mar para su referencia.
El precio EXW o el precio CFR será mejor.Puede contactarnos para obtener más soluciones si lo necesita.
5. P:¿Cómo es tu calidad?
R: Nuestra producción está de acuerdo con IEC, producción estándar de Europa, casi cerrada al taller libre de polvo.Equipos de producción importados y equipos de control de calidad.Especialmente los equipos MTP Daisi.
Todos los productos son 100% probados antes de la entrega.
6. P:¿Cuál es su tiempo de entrega?
R: tenemos tres fábricas en China.Una fábrica para la producción de cables de fibra óptica, dos fábricas para cables de conexión, PLC, ODF, adaptadores, atenuadores, etc.
Para el latiguillo de fibra óptica, el tiempo de entrega puede ser de 2 a 3 días hábiles para 5000 unidades.productos regulares lo tenemos en stock.Podemos tratar con pedidos urgentes para usted.Más información, puede ponerse en contacto con nosotros.
7. P:¿Cuál es su garantía?
R: para el cable de conexión, tenemos 2 años de garantía desde la entrega, pero solo somos responsables de daños no artificiales.Para daños artificiales, podemos repararlo de forma gratuita, pero el flete será pagado por su parte.
8. P:¿Cuál es tu embalaje?
R: estamos utilizando un paquete de exportación internacional.adjunto algunos embalajes de diferentes productos para su referencia.También podemos imprimir su logotipo en el embalaje.
9. P:¿Pueden hacer OEM/ODM?
R: sí, podemos.Somos fabricantes, todos los productos aceptan OEM/ODM.podemos firmar el acuerdo de Confidencialidad.
10. P:¿Puedo tener una muestra?
R: Depende de qué productos, para adaptador, atenuador, cable de conexión, coleta, podemos proporcionarle una muestra de forma gratuita.Pero el flete reembolsado por tu parte.
Para productos de gran valor, no podemos ofrecerlo gratis, el cargo de la muestra y el flete reembolsado primero, después de realizar el pedido, se devolverá el cargo de la muestra.
11. P:¿Cómo puedo ordenar?
R: 1. Envíenos un correo o envíe una consulta.háganos saber el nombre de los productos, las especificaciones detalladas, la cantidad.Proporcione su dirección de recepción si necesita que calculemos el flete por usted.
2. Después de conocer sus requisitos, le ofreceremos nuestro mejor precio, con tiempo de entrega.El precio es de acuerdo a su cantidad.
3. Cuando acepte la cotización, haremos una Factura Profoma con nuestra cuenta bancaria.
4. Arreglaremos la producción para usted después de recibir el pago.
5. Antes de la entrega, confirmaremos la información recibida con usted nuevamente. Y le enviaremos el número de seguimiento después de la entrega.
6. Haremos todo lo posible para cumplir con sus requisitos de cooperación a largo plazo.
12. P:¿Cuál es su plazo de pago?
R: T/T, Western Union, Paypal, MoneyGram a la vez. Por una gran cantidad, puede depositar el 50% por adelantado, el 50% del saldo pagado antes de la entrega.
