Datos del producto:
|
Conector: | MPO/MTP | Tipo del conector: | MPO/LC |
---|---|---|---|
Temperatura de funcionamiento: | -40℃ ~ +80℃, 40~+85 | Pérdida de inserción: | Pérdida y élite estándar |
Tipo: | unimodal/con varios modos de funcionamiento | Garantía: | 1 año |
Material: | Aleación de los plásticos y de aluminio | Longitud de onda: | 850nm/1310nm/1550nm |
Capacidad: | SC 12core/LC máximo 24core máximo | ||
Alta luz: | LC al módulo del casete de MTP MPO,12 módulo del casete de la élite MPO de la base,casete de la fibra óptica del SC 850nm |

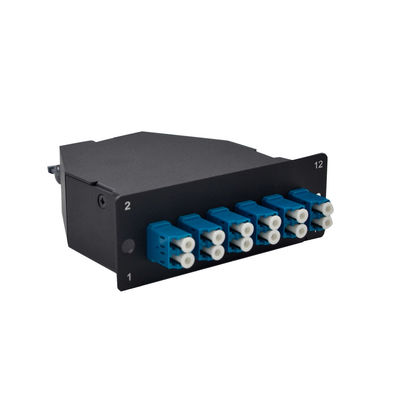

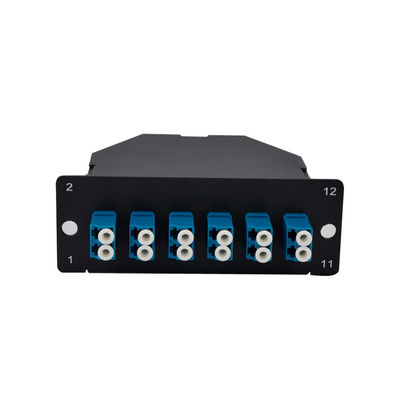

19 - tipo del estante de la pulgada 12core una élite LC módulo al casete de MTP/de MPO
Descripción de producto:

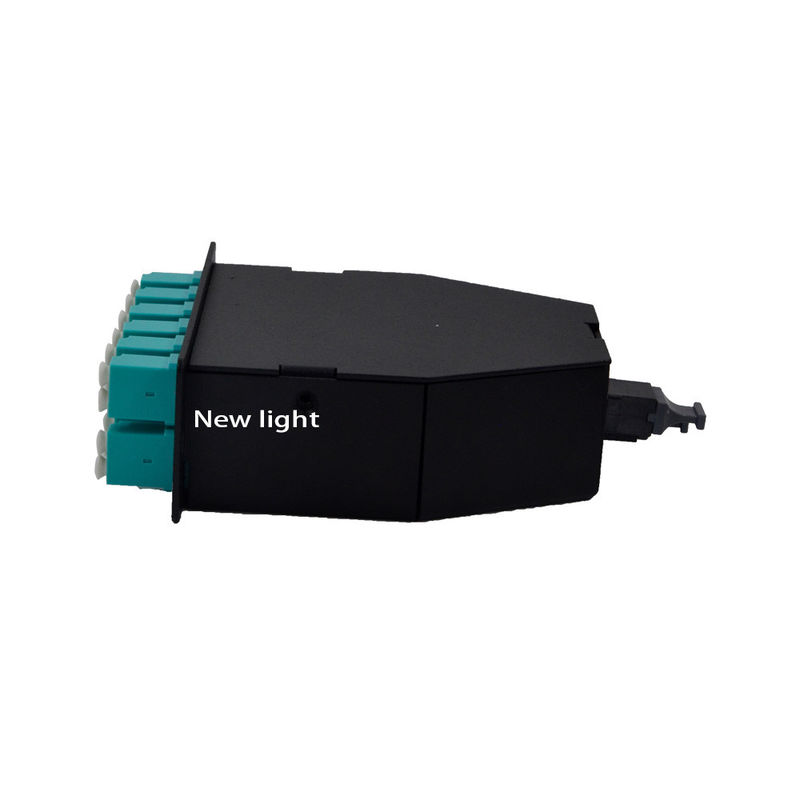

Los nuevos módulos ligeros del casete de la fibra de la serie MTP® de FHD ofrecen 12 el adaptador de la fibra MTP® en la parte posterior de las unidades encaminadas para duplicar los adaptadores del LC en el campo delantero del remiendo, que interconectan con los montajes de cable de alta densidad de la fibra para las varias aplicaciones.
Los conectores de los E.E.U.U. Conec MTP® son completamente obedientes con los estándares de MPO, alcanzando niveles de un rendimiento más alto cuando están comparados a los conectores genéricos de MPO.
Solución de la interconexión 10G-10G para que cableado y gestión de cable de la espina dorsal de Data Center (MDA-HDA) maximicen densidad en el espacio dado
El tipo A y AF utilizó como par en un método A de dos casetes
USO
Red de comunicación de datos
Red óptica del acceso de sistema
Canal de la fibra del establecimiento de una red del almacén
Arquitecturas de alta densidad
CARACTERÍSTICAS
Disponible para el interfaz estándar o de pequeñas pérdidas de MPO/MTP®
Bayoneta que cierra diseño con el lacre IP68
Configuraciones altamente adaptables
Diseñado con la vivienda protectora, que satisface el lacre ambiental IP67
Ventaja:
1. el certificado de la UL hace la palanca de la calidad sea el mejor.
2. la investigación y desarrollo independiente, se puede modificar según requisitos de cliente
3. paquete del OEM disponible, podemos imprimir su logotipo coloreado, impresión su caja del OEM, cartón del OEM
Los nuevos casetes ligeros todos de MTP/MPO se hacen con el cable de fribra óptica de alta calidad de Corning y están disponibles en modos de la fibra de los variours: OM1 unimodal (9/125um), con varios modos de funcionamiento (62.5/125um), OM3 con varios modos de funcionamiento (50/125um) y otros. Estos casetes también tienen muchos puertos comunes del conector de la fibra óptica disponibles, incluyendo: Conectores de la fibra óptica del LC, de LC/APC, del SC, de SC/APC, de FC, de FC/APC, y del ST. Todos los casetes de Fibertronics MTP/MPO se pueden hacer con los conectores masculinos o femeninos de MTP/MPO para adaptarse a sus necesidades.
La serie de alta densidad de FHD es una solución versátil en los tamaños múltiples (1U/2U/4U) y los estilos para las espinas dorsales, los centros de datos y las aplicaciones empresariales constructivos, 1U hasta 96 fibras del LC.
Características de producto:
• Diseño modular de alta densidad, fibra hasta 96 en 1U para la utilización eficiente.
• casete Pre-terminado para la confiabilidad mejorada y el despliegue rápido.
• Conectores del alto rendimiento para alcanzar un presupuesto óptico de pequeñas pérdidas.
• Los módulos del enchufe y del juego permiten la instalación rápida de los vínculos múltiples de la fibra.
• Ofrecido en una amplia gama de configuraciones del funcionamiento y de la polaridad.
• La fibra de corning compoliant a los estándares de Telcordia, de EIA/TIA y del IEC.
Cuenta de la fibra | 12 / 24 | Modo de la fibra | Μm OM3 50/125 |
Front Connector Type | Duplex de 12 LC UPC | Tipo posterior del conector | varón de 1x MPO UPC (fijado) |
Adaptador de MPO | Llave hasta llave abajo | Fibra de vidrio | Corning ClearCurve® |
Pérdida de inserción | MPO≤0.35 DB, DB LC≤0.2 | Pérdida de vuelta | MPO≥20 DB, DB LC≥30 |
Temperatura de funcionamiento | 0°C a 70°C | Temperatura de almacenamiento | -40°C a 75°C |
Dimensiones (HxWxD) | 1,38 ' x4.29 ' x4.64” (35x109x118 milímetros) | Uso | El hacer juego para el tipo casete del AF |
Propiedades del funcionamiento:
Front Connector | Duplex de LC/SC |
Material de la manga | Circona de cerámica |
Pérdida de inserción | Con varios modos de funcionamiento: Solo modo del UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
Pérdida de vuelta | Con varios modos de funcionamiento: Solo modo del UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Ejemplo de la polaridad:
En cualquier instalación, es importante asegurarse de que el transmisor en los partidos de un extremo el receptor correspondiente en el otro extremo. El FS proporciona varias soluciones inteligentes que puedan ayudarle a manejar y a optimizar su red y su conectividad.
