Datos del producto:
|
| tipo del modo: | solo modo | Pérdida de inserción: | DB del ≤ 2,5 |
|---|---|---|---|
| Tipo del conector: | SC/UPC | Nuber de canales: | canal 8 |
| Longitud de onda: | 1470-1610nm | Ondulación de la banda útil: | ≤0.30dB |
| Pérdida de vuelta: | ≥45dB | Derectivity: | ≥50dB |
| Tipo de la fibra: | Corning SMF-28 ultra | ||
| Alta luz: | wdm en fibra óptica,caja de la terminación de la fibra del soporte de la pared |
||

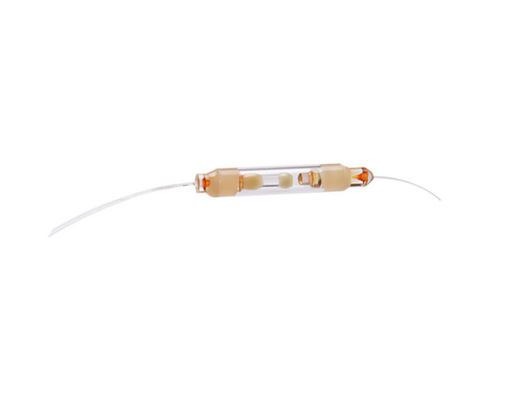

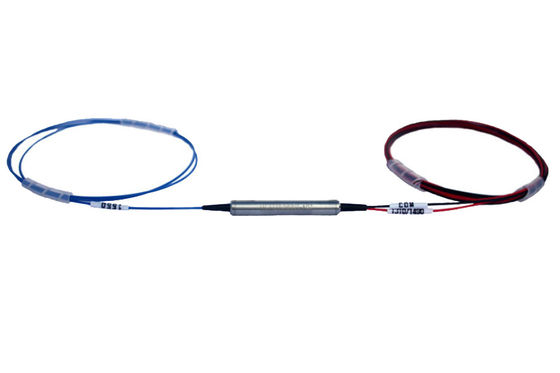

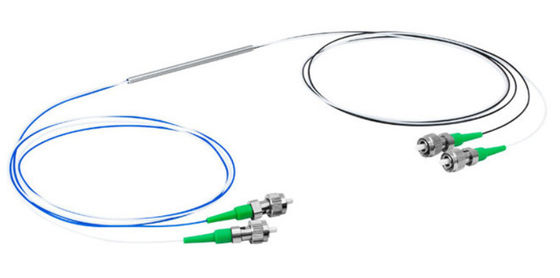

1550nm Pass/980nm reflejan el divisor óptico de la fibra del WDM del filtro de FWDM 980/1550nm
Descripción
El multiplexor de la división de la longitud de onda del filtro 1310/1550nm se basa en tecnología ambientalmente estable del filtro de la fino-película. Los dispositivos combinan o separan la luz en diversa longitud de onda en una gama de longitud de onda ancha. Ofrecen pérdida de inserción muy baja, dependencia baja de la polarización, el alto aislamiento y la estabilidad ambiental excelente. El poder más elevado que maneja capacidad se puede alcanzar a través del proceso único de la coleta y de la capa de alta calidad de AR. Estos componentes se han utilizado extensivamente en los amplificadores de EDFAs, de Raman, las redes del WDM y los instrumentos ópticos de la fibra.
El WDM se basa en tecnología probada del folter de la fino-película. Este WDM es ampliamente utilizado en sistema de comunicación óptica de la fibra y EDFA donde están necesarias las bandas de funcionamiento planas y amplias.
2.Features:
Banda de funcionamiento amplia
Alto aislamiento del canal
Pérdida de inserción baja
Altas confiabilidad y estabilidad
3.Applications:
EDFA
FTTH
Sistema de CATV
Sistema del WDM
Usos
Tenga acceso a las redes
Sistemas del WDM del metro
Sistemas de larga distancia del WDM
Redes de empresas
Especificaciones
| Artículo | Unidad | Parámetros |
| Espaciamiento de canal | Gigahertz | 200 |
| Gama de longitud de onda | C- o el ITU de la banda L canaliza 186,6 a 196,1 THz | |
| Banda útil | Gigahertz | ≥+/- 33 |
| Ondulación de la banda útil de la transmisión | DB | ≤0.3 |
| Pérdida de inserción de la transmisión | DB | ≤1.0 |
| Ondulación de la banda útil de la reflexión | DB | ≤0.2 |
| Pérdida de inserción de la reflexión | DB | ≤0.4 |
| Aislamiento de la transmisión (canal del ajuste) | DB | ≥30 |
| Aislamiento de la transmisión (canal no-ajuste) | DB | ≥50 |
| Aislamiento de la reflexión | DB | ≥13 |
| Pérdida del dependiente de la polarización | DB | ≤0.2 |
| Dispersión del modo de la polarización | picosegundo | ≤0.2 |
| Directividad | DB | ≥50 |
| Pérdida de vuelta | DB | ≥45 |
| Manejo de la potencia óptico | mW | ≥500 |
| Carga extensible | N | ≥5 |
| Gama de temperaturas de funcionamiento | -5 a 70 | |
| Gama de temperaturas de almacenamiento | -40 a +85 0C | |
| Tipo de la fibra | SMF-28e | |
| Dimensión del paquete | milímetro | 5,5 x 34m m |
Nota: Todas las especificaciones se basan en los dispositivos sin los conectores, y se garantizan encima
longitud de onda, polarización y temperatura.
Dibujo de las dimensiones (milímetros)
Diagrama espectral (DB)
Información el ordenar
| Producto | Frecuencia del canal | Tubo | Longitud de la fibra | Conector |
| 200G | Rejilla del ITU | fibra 1=250um | el 1=0.5+/-0.1m | conector 0=No |
| Filtro de DWDM | En C-banda | fibra 2=900um | los 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
