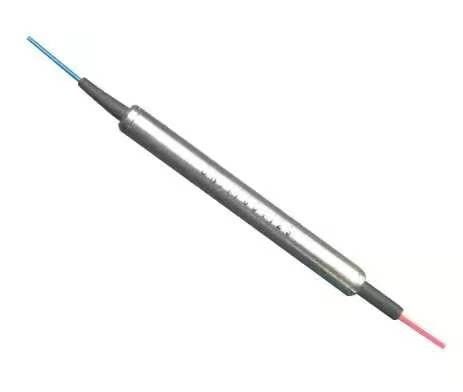

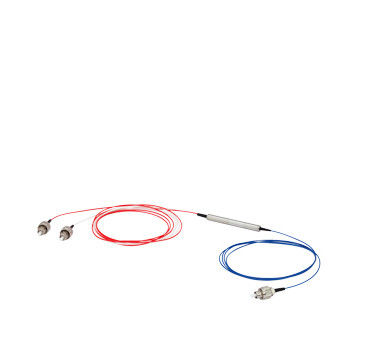

Circulador de fibra de 1550 nm con 3 puertos, baja pérdida de inserción y alta aislamiento para la transmisión de señales ópticas

Nombre De La Marca:	New Light
Número De Modelo:	FC
Cuota De Producción:	10
Precio:	1~30
Detalles Del Embalaje:	Embalaje para exportación
Condiciones De Pago:	T/T, Western Union, Moneygram, PayPal

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

ISO ,ROSH

Nombre del producto:

Circuladores de fibra de 1550 nm o circulador de fibra óptica de 1310 nm monomodo

Tipo de conector:

Conectores FCPC/APC

Tipo de modo:

PDL:

≤0,2 dB

Pérdida de devolución:

≥ 50dB

Charla cruzada:

≥ 45dB

Tipo de fibra:

Hola1060

Número de puerto:

3 puertos

Rango de longitud de onda:

1280 - 1340 nanómetro o 1280 - 1400 nanómetro

Dimensión del paquete:

34x8,4x8,4(P1)mm

Capacidad de la fuente:

1000000

Resaltar:

divisor de la fibra del solo modo

separador de fibra óptica

Descripción del producto

Circuladores de fibra óptica de 1550nm y 1310nm

Circuladores de fibra óptica de alto rendimiento diseñados para aplicaciones de telecomunicaciones, detección e imagen.

¿Qué es un circulador de fibra óptica?

Un circulador de fibra óptica funciona de manera similar a un circulador de microondas, sirviendo como un dispositivo multiportuario de tres o más puertos. La luz se transmite de un puerto al siguiente puerto secuencial con una pérdida mínima, mientras que se bloquea el viaje a los puertos anteriores.

Originalmente desarrollados para sistemas de telecomunicaciones, los circuladores ópticos ahora se utilizan ampliamente en aplicaciones de detección e imagen debido a su disponibilidad en configuraciones de bajo costo y alto rendimiento.

Este dispositivo de tres puertos permite la transmisión de luz unidireccional: las señales que entran por el puerto 1 salen por el puerto 2 con una pérdida mínima, mientras que las señales que entran por el puerto 2 salen por el puerto 3 con una pérdida mínima. La luz que entra por el puerto 2 experimenta una pérdida significativa en el puerto 1, y la luz que entra por el puerto 3 experimenta una pérdida sustancial en los puertos 2 y 1.

Los circuladores ópticos son dispositivos no recíprocos, lo que significa que los cambios en las propiedades de la luz causados al pasar por el dispositivo no se invierten cuando viajan en la dirección opuesta.

Características principales

Alta aislamiento y pérdida de retorno
Baja pérdida de inserción y PDL
Diseño sin epoxi de ruta óptica

Aplicaciones

Multiplexación de adición y caída
Sensores de fibra
Bombeo bidireccional
Sistemas de transmisión de señal bidireccional
Dispositivos de compensación de dispersión cromática en línea de acoplamiento

Especificaciones técnicas

Artículo	Unidad	Parámetros
Longitud de onda de funcionamiento	nm	1064
Ancho de banda	nm	±5 \| ±10 \| ±20 \| ±30
Aislamiento	dB	≥25 \| ≥23 \| ≥20 \| ≥20
Pérdida de inserción@Banda,23℃	dB	≤2.1 \| ≤2.6 \| ≤3.2 \| ≤3.8
PDL	dB	≤0.2
Pérdida de retorno	dB	≥50
Diafonía	dB	≥45
PDL	dB	≤0.1
Potencia óptica máxima	mW	≤300
Tipo de fibra	/	Hi1060
Temperatura de funcionamiento	°C	0~50
Temperatura de almacenamiento	°C	-40~85
Dimensión del paquete	mm	34x8.4x8.4(P1)

Todas las especificaciones se basan en dispositivos sin conectores y están garantizadas en cuanto a longitud de onda, polarización y temperatura.

Las especificaciones están sujetas a cambios sin previo aviso.

Dimensiones

Información para pedidos

Ejemplo: CIR-12210

CIR-	Longitud de onda	Ancho de banda	Tipo de fibra	Longitud de fibra	Tipo de conector
	1. 1064nm 2. Otros	1. ±5nm 2. ±10nm 3. ±20nm 4. ±30nm	1. Fibra de 250μm 2. Fibra de 900μm 3. Otros	1. 0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Otros	0. Sin conector 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Otros
