Panel de conexión de fibra óptica multimodo de montaje en rack de 19 pulgadas y 48 puertos

Descripción del producto:

El panel de conexión de fibra óptica multimodo de montaje en rack de 19 pulgadas y 48 puertos incluye cables y adaptadores MPO / MTP, también conocidos como paneles de distribución de fibra. Facilitan la terminación de cables de fibra óptica y brindan acceso a las fibras individuales del cable para la interconexión.
Un panel de fibra óptica básico es típicamente una carcasa de metal que encierra los paneles adaptadores y las bandejas de empalme de fibra. Las bandejas de empalme permiten que las fibras se fusionen con pigtails de fibra óptica que, a su vez, se conectan a los puertos internos fijos de los paneles adaptadores.
Los puertos internos del panel suelen ser fijos, lo que significa que los cables no se desconectan en ningún momento. Los puertos externos del panel están reservados para cables de conexión de fibra que se pueden conectar y desconectar con frecuencia para organizar las conexiones entre dispositivos según sea necesario.
El panel de conexión de fibra tiene dos compartimentos. Uno contiene los receptáculos o adaptadores de mamparo, y el otro se utiliza para la bandeja de empalme y el almacenamiento de fibra en exceso.

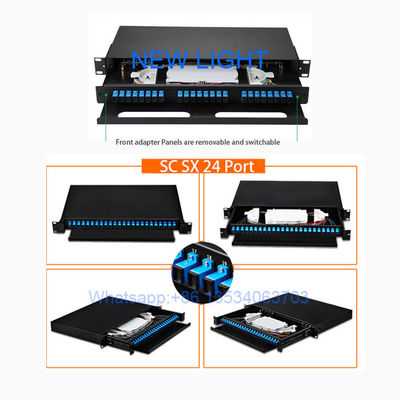

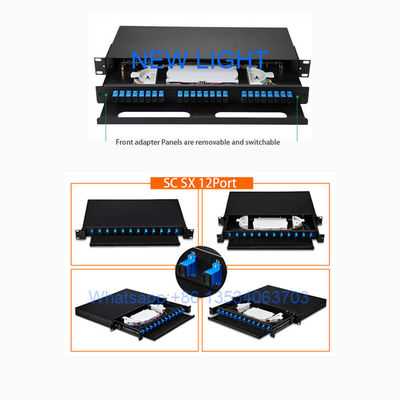

Carcasa de fibra óptica de montaje en rack deslizable, cargada con 3 piezas de adaptador dúplex LC multimodo y bandeja de empalme... Cierre de fibra óptica de montaje en rack deslizable de 19 pulgadas y 6 puertos, cargado con 6 piezas de adaptador ST monomodo y bandeja de empalme.

Hay diferentes modelos para adaptarse a aplicaciones de fibra de 12 núcleos, fibra de 24 núcleos, fibra de 36 núcleos, fibra de 48 núcleos, fibra de 72 núcleos, fibra de 96 núcleos, fibra de 144 núcleos. Pueden tener diferentes interfaces de adaptador, incluyendo SC, ST, FC, LC MTRJ, e2000, etc. Los accesorios y pigtails de fibra relacionados son opcionales.

Aplicación:

1. Bucle de abonado de telecomunicaciones

2. Fibra hasta el hogar (FTTH)

3. LAN/WAN

4. CATV

Características:

Se utiliza para la conexión de ramales de la terminación de cables ópticos.

Estructura estándar de 19'', montaje en rack

Disponible para la instalación de adaptadores

Estructura de cajón, fácil de operar.

Diseño compacto para ahorrar espacio

Fácil de gestionar y operar

Tamaño estándar, peso ligero y estructura razonable

Características mecánicas y ambientales:

Dimensión:

Polaridad
Para que los enlaces de fibra envíen datos correctamente, la señal de transmisión (Tx) en un extremo del cable debe coincidir con el receptor correspondiente (Rx) en el otro extremo. El propósito de cualquier esquema de polaridad es asegurar esta conexión continua, y esto se vuelve un poco más complejo cuando se trata de componentes multifibra. Los estándares de la industria exigen tres métodos de polaridad diferentes: Método A, Método B y Método C. Y cada método utiliza diferentes tipos de cables MPO.

El Método A utiliza cables troncales MPO directos de Tipo A con un conector de llave hacia arriba en un extremo y un conector de llave hacia abajo en el otro extremo, de modo que la fibra ubicada en la Posición 1 llega a la Posición 1 en el otro extremo. Cuando se utiliza el Método A para aplicaciones dúplex, es necesario invertir el transceptor-receptor en un cable de conexión en un extremo.

El Método B utiliza conectores de llave hacia arriba en ambos extremos para lograr la inversión del transceptor-receptor, de modo que la fibra ubicada en la Posición 1 llega a la Posición 12 en el extremo opuesto, la fibra ubicada en la Posición 2 llega a la Posición 11 en el extremo opuesto, y así sucesivamente. Para aplicaciones dúplex, el Método B utiliza cables de conexión A-B directos en ambos extremos.

El Método C utiliza un conector de llave hacia arriba en un extremo y una llave hacia abajo en el otro extremo como el Método A, pero la inversión ocurre dentro del propio cable, donde cada par de fibras se invierte de modo que la fibra en la Posición 1 llega a la Posición 2 en el extremo opuesto y la fibra en la Posición 2 llega a la Posición 1. Si bien este método funciona bien para aplicaciones dúplex, no es compatible con la aplicación paralela de 8 fibras de 40 y 100 Gig y, por lo tanto, no se recomienda.

Con tres métodos de polaridad diferentes y la necesidad de utilizar el tipo correcto de cables de conexión para cada uno, los errores de implementación pueden ser comunes. Afortunadamente, MultiFiber™ Pro de Fluke Networks permite a los usuarios probar cables de conexión individuales, enlaces permanentes y canales para la polaridad correcta.
