Datos del producto:
|
| Tipo de conector: | MPO/MTP - MPO/MTP | Materiales: | PVC |
|---|---|---|---|
| Tipo del modo: | solo modo | Tipo de la base: | base 12 |
| Color del cable: | Amarillo | Longitud: | Puede personalizarse |
| certificado: | CE, ISO, RoHS | Plazo de expedición: | 2-7 días laborables después del depósito recibido |
| capacidad de la producción: | 500 PC/día | término del pago: | T/T, depósito del 30% por adelantado |
| Nombre de productos: | Tronco MTP de 12 fibras/modo 9/125 cordones del cable redondo del pvc de MPO solo de remiendo de la | ||
| Alta luz: | cable de la fibra del mpo,MPO al cable de MPO |
||

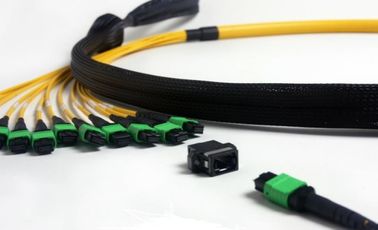

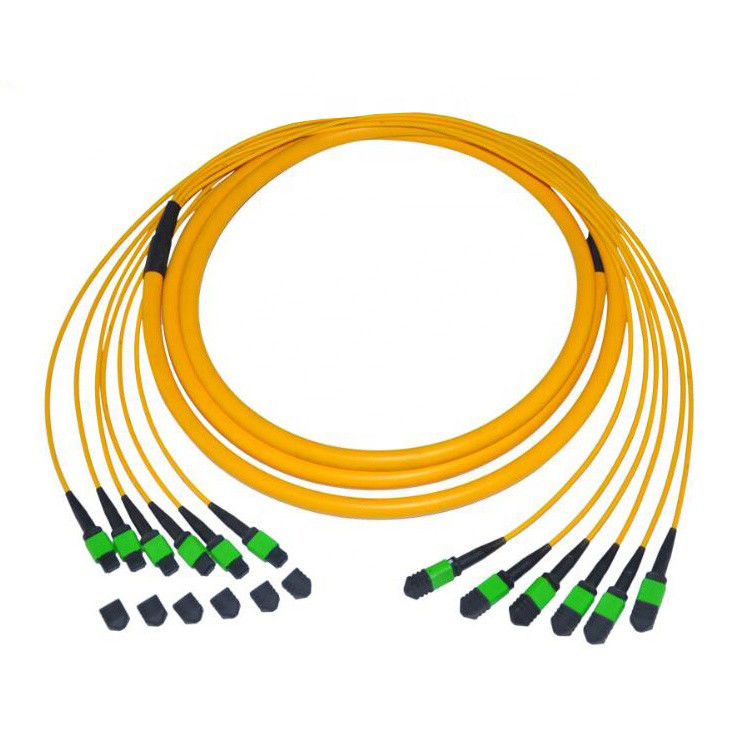

Tronco MTP de 12 fibras/modo 9/125 cordones del cable redondo del pvc de MPO solo de remiendo de la fibra óptica
Tipo del conector: MPO-femenino, MPO-varón
Fin-cara de la virola: PC, APC
Número de corazones de la fibra: 4, 8, 12, 24
Tipo del conector: MPO-femenino, MPO-varón, FC, SC, LC, ST, MTRJ
Fin-cara de la virola: PC, UPC, APC
Tipo de la base: SM, MILÍMETRO (OM1, OM2, OM3, OM4)
Diámetro del cable (milímetro): 0,9, 2, 3
Longitud de cable (M): L=1, 2, 3 ......
Longitud de la coleta (M): L1=0.5, 0,6, 1,0
Tipo de cable: RJ: Cable de cinta, RB: Cable de cinta desnudo, RI: Mini cable redondo
Índice de interferencia de MPO
| Tipo del conector | Artículos de la prueba | Minuto | Máximo |
| PC DE MPO | ROC_X (ABS) (milímetro) | 500 | |
| ROC_Y (ABS) (milímetro) | 50 | ||
| Angle_X (grado) | -0,2 | 0,2 | |
| Angle_Y (grado) | -0,2 | 0,2 | |
| Fibra de Max.DH.All (nanómetro) | -600 | 600 | |
| Max.DH.Ave (nanómetro) | -300 | 300 | |
| Max.DH.Adj (nanómetro) | -300 | 300 | |
| Max. Core Dip (nanómetro) | -300 | 300 | |
| Altura de la fibra (nanómetro) | -300 | 300 | |
| ROC_X (ABS) (milímetro) | 1000 | 3000 | |
| MPO APC | ROC_X (ABS) (milímetro) | 500 | |
| ROC_Y (ABS) (milímetro) | 50 | ||
| Angle_X (grado) | -0,2 | 0,2 | |
| Angle_Y (grado) | 7,8 | 8,2 | |
| Fibra de Max.DH.All (nanómetro) | -600 | 600 | |
| Max.DH.Ave (nanómetro) | -300 | 300 | |
| Max.DH.Adj (nanómetro) | -300 | 300 | |
| Fiberheight (nanómetro) |
¿Cuál es las peticiones de la prueba de MPO/MTP?
petición de a.Endface:
| 400 X | Descripción del defecto | Permita la cantidad | |
| Fibra (9um, 50um, 62.5um) | Rasguños del blanco | ≤3um | No limitado |
| Punto | ≤2um | 5 PCS | |
| Defecto | / | Ningún permitido | |
| Revestimiento (62.5-125um) |
Rasguños del blanco | ≤3um | No limitado |
| ≤5um | 1 PCS | ||
| Rasguños del negro | ≤3um | 2 PCS | |
| Punto negro | ≤2um | No limitado | |
| ≤5um | 3 PCS | ||
| Defecto | ≤2um | Alrededor de no limitado | |
| ≤15um | La longitud total es menos que la longitud lateral 1/4 | ||
| Anillo plástico | / | No limitado | |
b.Performance:
| MPO/MTP | Virola del estándar del SM | Virola de pequeñas pérdidas del SM | Virola del estándar del milímetro | Virola de pequeñas pérdidas del milímetro | |
| Pérdida de IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| ≥ 40dB de la PC | |||||
| Repetibilidad | ≤0.30dB (tape más de 500 veces) | 0.30dB (tape más de 1000 veces) | |||
| Capacidad de intercambio | ≤0.30dB (con cualquiera un conector a juego) | ||||
| Resistencia a la tensión | ≤0.30dB (tensión máxima 66N) | ||||
| Choque | ≤0.30dB (10~55Hz) | ||||
| Gama de temperaturas | -40°C ~ +75°C | ||||
indicadores de c.Interference:
| Conector de MPO/MTP | Prueba de la dimensión 3D |
| Radio de curvatura | X ≥2000mm, Y ≥50mm |
| Altura de la fibra | 1000~4000 nanómetro |
| Ángulo de Endface | X ±0.3°, Y ±0.3° |
| Inmersión de la base | ±300nm |
tolerancia de d.Length:
| Longitud (M) | Tolerancia |
| ≤10 | El + 10CM |
| 10 |
El + 15CM |
| >30 | el + 10% |
Los tres métodos de la polaridad mecanografían A, tipo B y el tipo C se utiliza para garantizar la asignación bidireccional correcta.
Mecanografíe un cable continuo del tronco de MPO:
Adaptadores de la llave-Abajo de la llave-Para arriba, 1 cable del remiendo del duplex de x A a de B y 1 x A a un cable a dos caras del remiendo.
Mecanografíe el cable del tronco de la cruz MPO de B:
Adaptadores y 2 x A de la llave-Para arriba de la llave-Para arriba a un cable a dos caras del remiendo.
Mecanografíe el cable del tronco de los pares MPO de la cruz de C:
Adaptadores y 2 x A de la llave-Abajo de la llave-Para arriba a un cable a dos caras del remiendo.
Usando temperatura
-40° ~ +80°
Uso:
Equipo de prueba
FTTX+LAN
Fibra óptica CATV
Sistema de comunicación óptica
Telecomunicación
Pakcing:
Lo embalaremos por el bolso de OPP y la caja del cartón afuera. para proteger las mercancías no se dañan cuando entrega.
Entrega:
Podemos entrega él por el aire y por el mar. está según su cantidad y requisitos.
Pago:
Término del pago: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito del 30% por adelantado. la balanza pagó antes de entrega.
Término de precio: EXW, MANDO, CIF, CFR. A DOMICILIO
Más productos:
Tenemos cordón de remiendo óptico, coleta, adaptador, atenuador, caja de distribución, conector rápido .etc. de Assmembly. Si usted necesita más productos o catálogo, usted puede no dude en entrarnos en contacto con
