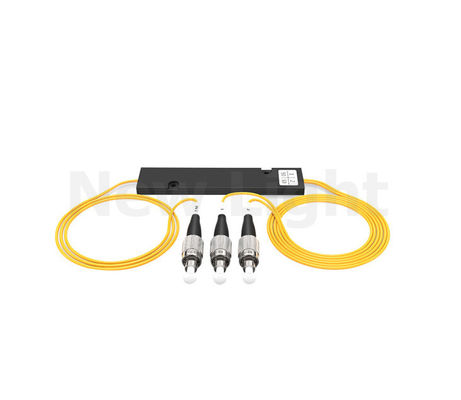

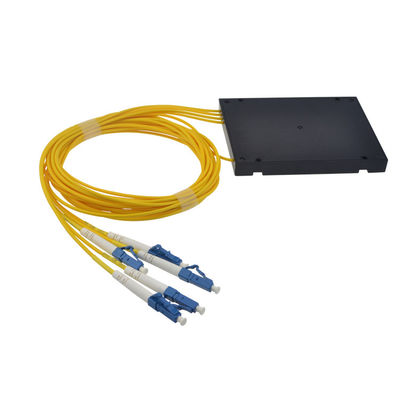

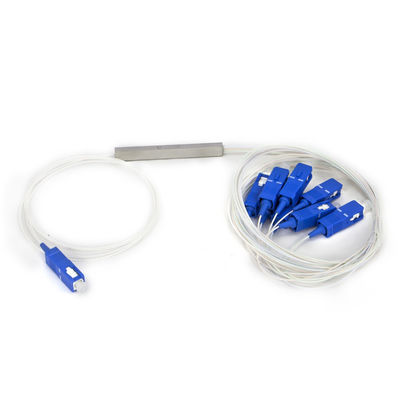

El CE planar 1x16/1x32/1x64 del divisor del circuito de la onda luminosa del SC/del LC/de FC aprobó

1x16 / cable de fibra óptica del PLC del divisor de la fibra óptica del SC 1x32/1x64/del LC/de FC





Descripción



El divisor planar del circuito de la onda luminosa (divisor del PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona. Ofrece confiabilidad tamaño pequeño, alta, la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizado en PON (EPON/GPON)

redes para realizar partir del poder de la señal óptica.



Proporcionamos series enteras de productos del divisor 1xN y 2xN que se adapten para los usos específicos. Todos los productos del divisor del PLC cumplen requisitos de GR-1209-CORE y de GR-1221-CORE.







Especificación





Parámetros	1×2	1×4	1×8	1×16	1×32	1×64
Longitud de onda de funcionamiento (nanómetro)	1260~1650
Tipo de la fibra	G657A1 o cliente especificado
Pérdida de inserción (DB) (grado de P/S)	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0
Uniformidad de la pérdida (DB)	0,4	0,6	0,8	1,2	1,5	2,0
Pérdida dependiente de la polarización (DB)	0,2	0,2	0,2	0,25	0,3	0,35
Pérdida de vuelta (DB) (grado de P/S)	55/50	55/50	55/50	55/50	55/50	55/50
Directividad (dB)	55	55	55	55	55	55
Pérdida dependiente de la longitud de onda (DB)	0,3	0,3	0,3	0,5	0,5	0,5
Estabilidad de temperatura (- ℃ 40~85) (DB)	0,4	0,4	0,4	0,5	0,5	0,5
Temperatura de funcionamiento (℃)	-40~85
Temperatura de almacenamiento (℃)	-40~85
Dimensión del dispositivo (milímetros)	40×4×4	40×4×4	40×4×4	50×4×4	50×7×4	60×12×4
Dimensión del módulo (milímetro)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Dimensión del Mini-módulo (milímetros)	50×7×4	50×7×4	50×7×4	60×12×4	80×20×6	100×40×6



Especificado sin los conectores.





Añada una pérdida adicional 0.15dB por el conector.





Información el ordenar
PLC	Puerto	Estilo de Pigtall de la entrada	Conector de entrada	Estilo de Pigtll de la salida	Longitud de la fibra	Conector de salida	Tipo del paquete
	0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64	fibra 0=bare 1=900um Tubo flojo 2=900umJacket 3=2.0mmcable 4=3.0mmcable	0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=O 6=LC 7=LC/APC S=Special	fibra 0=bare 1=900um Tubo flojo 2=900um Chaqueta 3=2.0mmcable 4=3.0mmcable	los 0=0.5m el 1=1m los 2=1.5m los 3=2m   S=special	0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=Special	A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 ” Estante de 1U I=19 S=Special







Usos



Sistemas de FTTX

LAN, WAN y redes del metro

Redes ópticas pasivas análogas/de Digitaces

Redes de CATV

Otros usos en sistemas de la fibra óptica











Características



Pérdida de inserción baja y PDL bajo

Altas cuentas del canal

Confiabilidad y estabilidad excepcionales

Longitud de onda de funcionamiento amplia

Temperatura de funcionamiento amplia

Diseño compacto
