Datos del producto:
|
nombre: | 1.25G se doblan módulo de la fibra los 20km SFP | longitud de onda: | 1310nm |
---|---|---|---|
Tipo del modo: | solo modo | Distancia de transmisión: | los 20KM |
Tipo de fibra: | Fibra dual | OEM: | Disponible |
Alta luz: | transmisor-receptor óptico del sfp,transmisor-receptor de la fibra del solo modo |

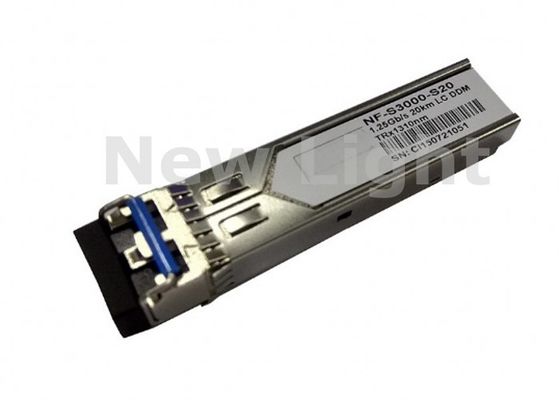

transmisor-receptor óptico de SFP de la fibra dual de la fibra SM los 20KM DDM del módulo de 1.25G SFP
Descripción
El transmisor-receptor NF-3000-S20 es un alto rendimiento, módulo rentable que tienen un interfaz a dos caras de la óptica del LC. La CA estándar juntó CML para la señal de alta velocidad y el control de LVTTL y las señales del monitor. La sección del receptor utiliza un receptor del PIN y el transmisor utiliza un laser del punto de congelación de 1310 nanómetro, hasta el vínculo 15dB se mueve asegura este uso de Ethernet los 20km del módulo 1000Base.
Característica:
Hasta las transmisiones de datos 1.25Gb/s |
Caliente-enchufable |
Conector a dos caras del LC |
Los hasta 20km en los 9/125μm SMF |
transmisor del laser del punto de congelación 1310nm |
Sola fuente de alimentación de +3.3V |
Interfaz de la supervisión obediente con SFF-8472 |
Poder máximo <1w> |
Gama de temperaturas comercial industrial de funcionamiento de /Extended/: -40°C a 85°C/-5°C a 85°C/-0°C a la versión 70°C disponible |
RoHS obediente y sin plomo |
Redes del metro/del acceso |
1,25 Ethernet de Gb/s 1000Base-LX |
canal 1×Fiber |
Otros vínculos ópticos |
Uso:
Sistema del SADO STM y de SONET |
Canal de la fibra |
Cambie al interfaz del interruptor |
Usos cambiados de la placa madre |
Interfaz del router/del servidor |
Otros sistemas de transmisión ópticos |
Parámetros:
Artículo | Especificación | ||||
Grados máximos absolutos | |||||
Parámetro | Símbolo | Minuto | Máximo | Unidad | |
Voltaje de fuente | VCC | -0,5 | 3,6 | V | |
Temperatura de funcionamiento | TOP | -40 | 85 | º C | |
Características eléctricas | |||||
Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
Tarifa de datos (NRZ) | B | - | 1250 | - | Mb/s |
622 | |||||
155 | |||||
Voltaje de fuente | VCCT | 3,1 | 3,3 | 3,6 | V |
Corriente de la fuente | ICCT | - | 70 | 130 | mA |
Alto voltaje de la entrada | VIH | VCCT-1.165 | - | VCCT-0.700 | V |
BAJA tensión de la entrada | VIL | VCCT-1.890 | - | VCCT-1.475 | V |
El transmisor permite voltaje | VEN | - | - | 0,8 | V |
Voltaje de la neutralización del transmisor | VD | 2 | - | - | V |
Receptor | |||||
Tarifa de datos (NRZ) | B | - | 1250 | - | Mb/s |
622 | |||||
155 | |||||
Voltaje de fuente | VCCR | 3,1 | 3,3 | 3,6 | V |
Corriente de la fuente | ICCR | - | 100 | 150 | mA |
Salida de datos alta | VOH | VCCR-1.025 | - | VCCR-0.880 | V |
Salida de datos BAJA | Vol. | VCCR-1.810 | - | VCCR-1.620 | V |
Baja tensión del LOS | VLOUT | - | - | 0,8 | V |
Alto voltaje del LOS | VHOUT | 2 | - | - | V |
