Datos del producto:
|
| color: | verde | nombre: | Cordón de remiendo de MPO |
|---|---|---|---|
| Conector: | MPO-MPO | Longitud: | 0.5Meter |
| el modo de: | Con varios modos de funcionamiento | OEM: | Disponible |
| Alta luz: | MPO al cable de MPO,Cable del fanout de MPO |
||

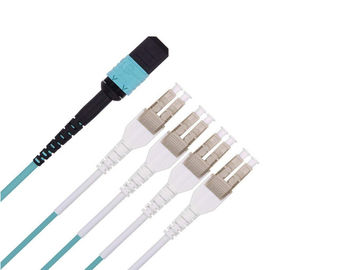

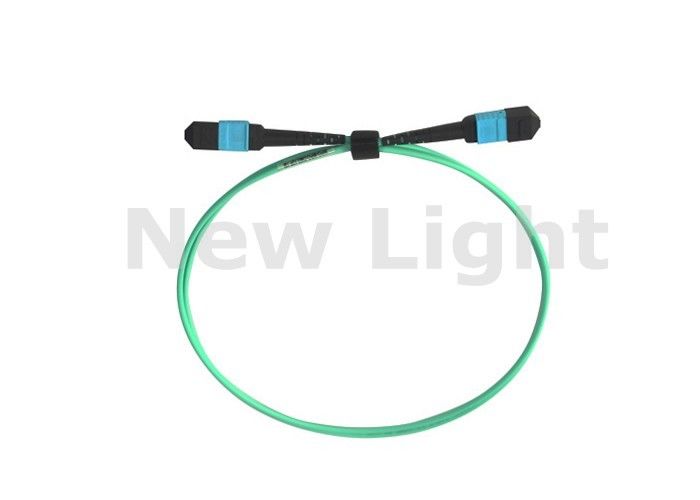

12 cordón de remiendo del cable Assemblies/MPO/MTP del tronco de los corazones MPO/MTP, cable OM2/OM3/OM4
Descripción:
Conector de la fibra óptica: LC, ST, FC, SC, MTRJ, ESTRUENDO, D4, E2000, MPO
Tipo de interfaz de la virola: APC, PC, UPC
Corazones de la fibra: Simplex, duplex
Tipo de la fibra; con varios modos de funcionamiento (50/125)/(62.5/125), unimodal (9/125)
Diámetro de la fibra (milímetro): Φ 0,9, φ 2,0, Φ 3,0
Longitud de cable; modifique para requisitos particulares
Cara del extremo del conector: Requisitos de la geometría de la cara del extremo de MPO: EN50377-15-1
Calidad de pulido:: Calidad pulida de la fin-cara: IEC61300-3-35
Nuestros cables del remiendo de MPO se diseñan para las soluciones del centro de datos que apoyan las topologías tales como 10
Gigabit Ethernet, canal de la fibra o Infiniband - como se especifica en los estándares EN50173-5 del centro de datos y
ISO/IEC 24764.

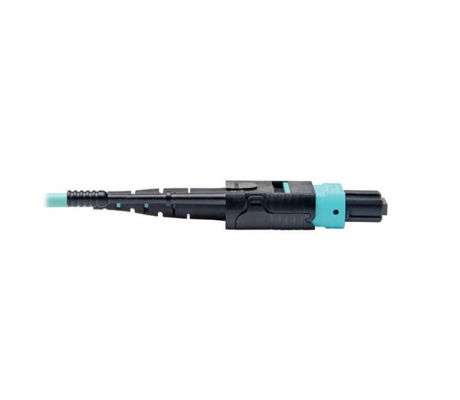

Detalle de MPO:
Los cables del remiendo de MPO se utilizan para hacer las interconexiones entre los casetes de MPO o las conexiones al equipo activo con MPO/MTP interconectan.
En caso de que un cordón de remiendo de MPO esté conectado (a través de un acoplador de MPO) con otro cable del remiendo de MPO, uno de los dos conectores de MPO debe ser masculino (equipado de los pernos).
Los cables del remiendo de MPO están disponibles en 3 diversas configuraciones del mapa del alambre: Derecho, sume movido de un tirón o emparéjese movido de un tirón
Los cables del remiendo de MPO están disponibles en cable con varios modos de funcionamiento y unimodal de la fibra.
Usos
Funcionamiento de las asambleas MTP/de la terminación de MPO:
| Tipo/funcionamiento | Unimodal (pulimento de APC) | Con varios modos de funcionamiento (PC/polaco plano) | ||
| Estándar | Élite de pequeñas pérdidas | Estándar | Élite de pequeñas pérdidas | |
| Pérdida de inserción máxima | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| Pérdida de vuelta | ≥ 50dB | N/A | ||
| Temperatura de funcionamiento | -40°C a 80°C | 40°C a 80°C | ||
| Pruebe la longitud de onda | 1310nm |
850nm |
||
El estándar de los productos de MTP:
Ø resuelve IEC IEC-61754-7 estándar; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE obediente
Cableado estructurado Ø por TIA-568-C
La óptica del paralelo de Ø
- Foro óptico (OIF) de la interred obediente
- InfiniBand obediente
Ø InfiniBand
- canal de la fibra 10G obediente
- 40G y 100G IEEE 802,3
- QSFP
| Tipo del conector | Artículos de la prueba | Minuto | Máximo |
| PC DE MTP | ROC_X (ABS) (milímetro) | 500 | |
| ROC_Y (ABS) (milímetro) | 50 | ||
| Angle_X (grados) | -0,2 | 0,2 | |
| Angle_Y (grado) | -0,2 | 0,2 | |
| Fibra de Max.DH.All (nanómetro) | -600 | 600 | |
| Max.DH.Ave (nanómetro) | -300 | 300 | |
| Max.DH.Adj (nanómetro) | -300 | 300 | |
| Max. Core Dip (nanómetro) | -300 | 300 | |
| Altura de la fibra (nanómetro) | -300 | 300 | |
| ROC_X (ABS) (milímetro) | 1000 | 3000 | |
| MTP APC | ROC_X (ABS) (milímetro) | 500 | |
| ROC_Y (ABS) (milímetro) | 50 | ||
| Angle_X (grados) | -0,2 | 0,2 | |
| Angle_Y (grado) | 7,8 | 8,2 | |
| Fibra de Max.DH.All (nanómetro) | -600 | 600 | |
| Max.DH.Ave (nanómetro) | -300 | 300 | |
| Max.DH.Adj (nanómetro) | -300 | 300 | |
| Altura de la fibra (nanómetro) |
