Datos del producto:
|

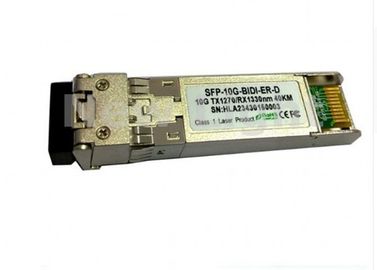

| nombre: | Transmisor-receptor de SFP BIDI | Distancia: | 40 km |
|---|---|---|---|
| el modo de: | solo modo | Tasa de transferencia de los datos: | 10G |
| longitud de onda: | 1270/1330nm | Tipo de conector: | LC |
| Alta luz: | Transmisor-receptor de Ethernet del gigabit,transmisor-receptor de la fibra del solo modo |
||
GRADOS MÁXIMOS ABSOLUTOS
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad | Nota |
| Voltaje de fuente | Vcc | -0,5 | 4,0 | V | |
| Temperatura de almacenamiento | -40 | 85 | °C | ||
| Humedad relativa | 85 | % |
Nota: La tensión superior a los grados absolutos máximos puede causar daño permanente al módulo
Característica:
*Supports 9.95Gb/s a las tarifas de datos 10.3Gb/s
Transmisor-receptor óptico bidireccional del conector SFP+ del LC del *Simplex
Diagnóstico *Digital SFF-8472 obediente
*Hot enchufable
Transmisor del laser de *1:1270nm DFB, receptor 1330nm
transmisor del laser de 2:1330nm DFB, receptor 1270nm
* los hasta 40km en 9/125um SMF
* SFP+ MSA SFF-8431 obediente
* temperatura de caso de funcionamiento: °C 0 a 70
Usos:
* 10GBASE-ER en 10.3125Gbps
* 10GBASE-EW en 9.953Gbps
* otros vínculos ópticos
CARACTERÍSTICAS DE FUNCIONAMIENTO DE GERERAL
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota | |
| Tarifa de datos | Ethernet | 10,3125 | Gb/s | ||||
| Canal de la fibra | 10,518 | ||||||
| Voltaje de fuente | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Vcc | V | ||||||
| Corriente de la fuente | Icc5 | mA | |||||
| Icc3 | 400 | mA | |||||
| Temporeros de funcionamiento del caso. | Tc | 0 | 70 | °C | |||
CARACTERÍSTICAS ELÉCTRICAS DE LA ENTRADA-SALIDA
l transmisor
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota | |
| Diff. oscilación del voltaje de entrada | 120 | 820 | mVpp | 1 | |||
| Entrada de la neutralización de Tx | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Salida de la falta de Tx | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0,8 | ||||
| Entrada Diff. Impedancia | Zin | 100 | Ω | ||||
l receptor
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota | |
| Diff. oscilación del voltaje de salida | 340 | 650 | 800 | mVpp | 3 | ||
| Salida de Rx LOS | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0,8 | ||||
Observe 1) la CA de TD+ /are internamente juntada con la terminación diferenciada 100Ω dentro del módulo.
Observe 2) Tx critican y Rx LOS es las salidas de colector abierto, que se deben levantar con 4.7k a los resistores 10kΩ en el tablero del anfitrión. Levante el voltaje entre 2.0V y Vcc+0.3V.
Las salidas de la nota 3) RD+/- están internamente CA juntadas, y se deben terminar con 100Ω (diferencial) en el usuario SERDES.
CARACTERÍSTICAS ÓPTICAS
l transmisor
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Longitud de onda de funcionamiento | 1260 | 1270 | 1280 | nanómetro | ||
| 1320 | 1330 | 1340 | ||||
| Avenida. de potencia de salida (permitido) | Po | 0 | 4 | dBm | 1 | |
| Ratio de la extinción | ER | 5 | DB | 1 | ||
| Anchura espectral del RMS | Δλ | 1 | nanómetro | |||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | 2 | ||
| Amplitud óptica de la modulación | OMA | -6,2 | dBm | |||
| Pena de la dispersión | 1 | DB | ||||
| Ojo óptico de la salida | Obediente con IEEE 0802.3ae | |||||
l receptor
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Longitud de onda de funcionamiento | 1320 | 1330 | 1340 | nanómetro | ||
| 1260 | 1270 | 1280 | ||||
| Sensibilidad | Psen | -15 | dBm | 3 | ||
| Sobrecarga mínima | Pimax | 0,5 | dBm | |||
| El LOS afirma | PA | -30 | dBm | |||
| El LOS De-afirma | Paladio | -16 | dBm | |||
| Histéresis del LOS | Paladio-PA | 0,5 | 4 | DB |
Observe 1) medido en 10.3125b/s con el modelo de pruebade NRZ de PRBS 231 – 1.
Observe 2) el 20%~80%
Observe 3) bajo peor caso del ER, medido en 10,3125 Gb/s con el modelo de pruebade NRZ de PRBS 231 - 1 para las AZUFAIFAS < 1x10="">-12
DEFINICIONES Y FUNCIONES DEL PIN
| Pin | Símbolo | Nombre/descripción |
| 1 | VEET [1] |
Tierra del transmisor
|
| 2 | Tx_FAULT [2] |
Falta del transmisor
|
| 3 | Tx_DIS [3] |
Neutralización del transmisor. El laser hecho salir inhabilitado en alto o se abre
|
| 4 | SDA [2] | línea de datos de dos hilos de la interfaz en serie |
| 5 | LCC [2] |
línea de dos hilos del reloj de la interfaz en serie
|
| 6 | MOD_ABS [4] |
Módulo ausente. Puesto a tierra dentro del módulo
|
| 7 | RS0 [5] | La tarifa selecciona 0 |
| 8 | RX_LOS [2] | Pérdida de indicación de la señal. La lógica 0 indica la operación normal |
| 9 | RS1 [5] |
La tarifa selecciona 1
|
| 10 | VIRE [1] |
Tierra del receptor
|
| 11 | VIRE [1] |
Tierra del receptor
|
| 12 | RD |
DATOS invertidos receptor hacia fuera. CA juntada
|
| 13 | RD+ |
DATOS del receptor hacia fuera. CA juntada
|
| 14 | VIRE [1] |
Tierra del receptor
|
| 15 | VCCR |
Fuente de alimentación del receptor
|
| 16 | VCCT |
Fuente de alimentación del transmisor
|
| 17 | VEET [1] |
Tierra del transmisor
|
| 18 | TD+ |
DATOS del transmisor adentro. CA juntada
|
| 19 | TD |
DATOS invertidos transmisor adentro. CA juntada
|
| 20 | VEET [1] |
Tierra del transmisor
|
