Datos del producto:
|
| Material: | Metal | tipo del modo: | solo modo/modo multi |
|---|---|---|---|
| Tipo del conector: | 3.0m m | Pérdida de inserción: | <0> |
| Certificado: | CE, ISO, RoHS | Pérdida de vuelta: | DB de PC≥40 UPC≥50 APC≥60 |
| Alta luz: | 3.0m m LC al conector del LC,0.9m m LC al conector del LC,0.9m m lc al adaptador del lc |
||

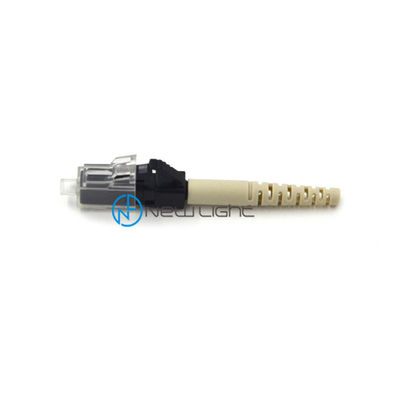

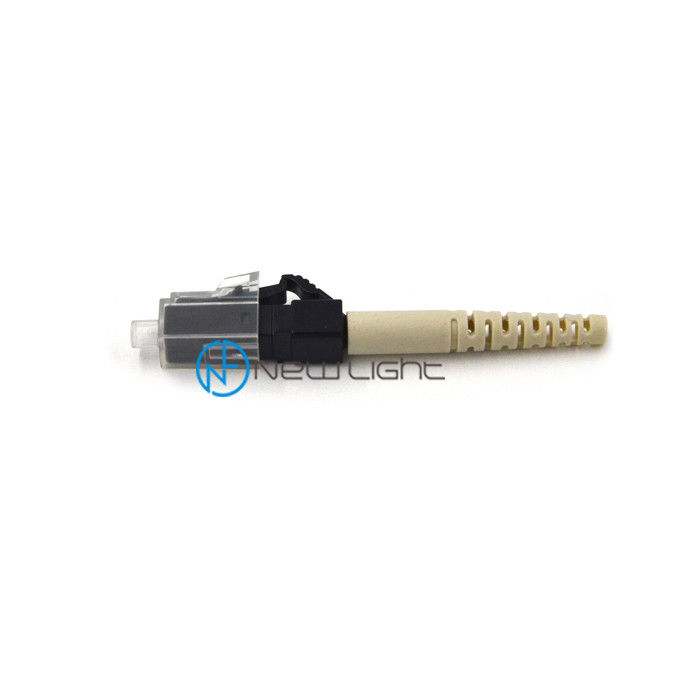

Solo modo LC con varios modos de funcionamiento SX 0.9m m 2.0m m 3.0m m lc al conector del lc
Los conectores de la fibra óptica son únicos. Los cables de la fibra transmiten pulsos de luz en vez de señales eléctricas, así que las terminaciones deben ser mucho más exactas. En vez simplemente de permitir que los pernos hagan el contacto metal sobre metal, los conectores de la fibra óptica deben alinear las fibras de vidrio microscópicas perfectamente para permitir la comunicación. Mientras que hay muchos diversos tipos de conectores de la fibra, comparten características similares del diseño. Simplex contra el duplex: El simplex significa 1 conector por extremo mientras que el duplex significa 2 conectores por extremo. Hay tres componentes importantes de un conector de la fibra: la virola, el cuerpo del conector, y el mecanismo de acoplamiento.
El conector óptico de fibra óptica del lc es un dispositivo mecánico diseñado para alinear los conectores fibroópticos. Contiene la manga de la interconexión, de que sostiene las dos virolas juntas.
Los adaptadores de la fibra óptica son reborde mecanografían en la vivienda plástica; Los adaptadores de solo modo están con la funda de cerámica mientras que los adaptadores de la fibra con varios modos de funcionamiento están con la funda de bronce.
USOS
· CATV
· Terminación activa del dispositivo
· Redes de telecomunicaciones
· Metro
· Redes de área local (LANs)
· Redes de proceso de datos
· Equipo de prueba
· Instalaciones exactas
· Redes de área extensa (WAN)
· Industrial, médico y militar
CARACTERÍSTICA
· Pérdida de inserción baja y reflexión trasera
· Diseño de una sola pieza de la construcción y de la tirón-prueba
· Virola de cerámica de los pre-radios de flotación libre
· Llave el antirotación de la precisión y cuerpo resistente a la corrosión
· Variedad de tipos y de colores de la bota
El conector de APC es un tipo de conector de la fibra que minimice el backreflection debido a un 5° al ángulo-pulimento 15° aplicado para terminar caras. Como ilustrado en la imagen siguiente.
los conectores Ángulo-pulidos se deben acoplar solamente a otros conectores ángulo-pulidos. El acoplamiento a un conector pulido no-ángulo causa pérdida de inserción muy alta. Los conectores generalmente ángulo-pulidos tienen pérdida de inserción más alta que contacto físico recto de la buena calidad unos.
“Ultra” los conectores de la calidad pueden alcanzar la reflexión trasera comparable a un conector anguloso cuando están conectados, pero una conexión angulosa mantiene la reflexión de espalda incluso cuando el extremo de la salida de la fibra se desconecta.
las conexiones Anguloso-pulidas son distinguidas visiblemente por el uso de una bota verde del alivio de tensión, o un cuerpo verde del conector. Las piezas son identificadas típicamente añadiendo “/APC” al nombre.
Por ejemplo, un conector anguloso de FC se puede señalar FC/APC, un conector anguloso del LC se puede señalar LC/APC, etc.
El valor de la pérdida de vuelta para los conectores acoplados de APC en el campo será típicamente mayor de DB -65. Para una conexión del UPC, es normalmente DB -55.
Cuando los conectores son unmated-tales puertos tan inusitados en una pérdida de vuelta del marco- de la distribución de FTTP para los conectores de APC es el DB -65 o mayor, comparado a los conectores del UPC que estarán en la vecindad de DB 14.
Características:
►Cumple con IEC 61754-20 y TIA 604-2
►Pérdida de inserción baja y reflexión trasera
►La bayoneta formó la vivienda para la terminación fácil
►Cuerpo de cobre amarillo niquelado
►Virola de cerámica de la circona con final de gama alta de la PC
►RoHS, ALCANCE SvHC obediente
Usos:
►Redes de área local
►Redes de proceso de datos
►Uso de la distribución
►Distribución de las premisas
►Equipmen de la prueba y del laboratorio
Facilidad de empleo
| tipo del conector | solos modo/con varios modos de funcionamiento |
| color | azul/verde |
| cable | 0.9/2.0/3.0 |
Parámetro
| nombre de productos | Conector del ST de la fibra óptica del OEM/del ODM 3.0m m para el cordón de remiendo interior de la distribución |
| tipo del modo | solo modo/modo multi |
| diámetro del cable | 0.9 /2.0 / 3,0 milímetros |
| pérdida de inserción | ≤ 0.3dB (la pérdida de inserción baja puede ser el ≤ 0.35dB) |
| pérdida de vuelta | DB ≥60 |
| longitud de onda | 1310/1550 |
| material de la virola | De cerámica |
| temperatura del operater | -40~ +85℃ |
| OEM/ODM | aceptable |
| garantía | 3 años después de la entrega |
| Plazo de expedición | 2-15 días laborables (según su cantidad) |
más conector para la referencia
| Tipo del conector | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
| Tipo del modo | solo modo o con varios modos de funcionamiento |
| Tipo de cable | 0.9 / 2,0/3,0 milímetros |
Cómo ordenar
1. Tipo del conector: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo del modo: solo modo (UPC y APC)/modo multi (PC)
3. diámetro del cable: 0,9/2,0/3,0 milímetros (pueda modificó el otro diámetro para requisitos particulares)
4. material de revestimiento: PVC/LSZH
5. cuenta de la fibra: base simple/del duplex base/24core/48/4 bases/6core/8 bases de /12 base/96 y así sucesivamente
6. tipo de cable: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. longitud del cordón de remiendo: según su requisito
El conector 8.MPO/MTP debe dejarnos saber qué método (tipo de A/tipo de /C el A), masculino o hembra, cuenta de la fibra (4/8/12/16/24/32 fibra)
