Datos del producto:
|
| Material: | Metal | tipo del modo: | solo modo/modo multi |
|---|---|---|---|
| Tipo del conector: | 3.0m m | Pérdida de inserción: | <0> |
| Certificado: | CE, ISO, RoHS | Pérdida de vuelta: | DB de PC≥40 UPC≥50 APC≥60 |
| Alta luz: | conector del duplex de 3.0m m lc,Conector con varios modos de funcionamiento a una cara del lc |
||

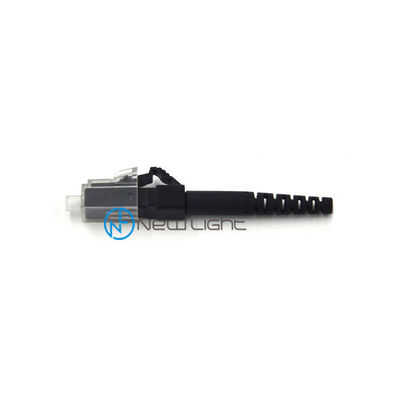

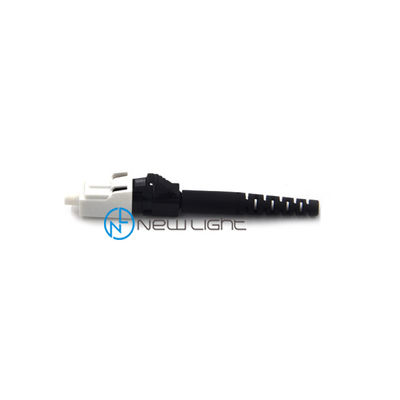

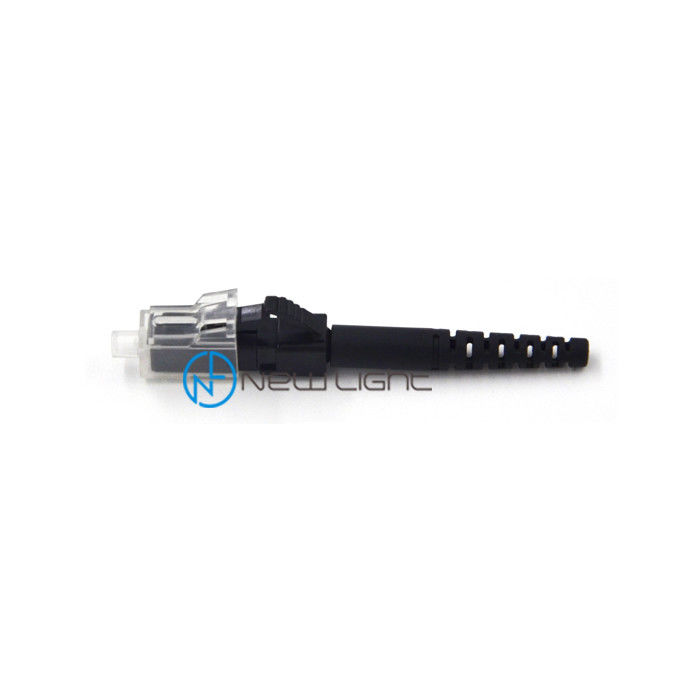

0.9 / conector a una cara de la PC de 2,0/3.0m m/del duplex con varios modos de funcionamiento del lc de la fibra óptica
El conector del LC fue desarrollado por nuevas tecnologías ligeras de la óptica y es un acercamiento más evolutivo a alcanzar de las metas de un conector de SFF (pequeño factor de forma).
El conector del LC utiliza componentes tradicionales de un conector del duplex del SC que tiene virolas de cerámica independientes y viviendas con el tamaño total reducido por una mitad.
La familia del LC de conectores incluye un diseño a una cara independiente; y el conector a dos caras disponible en solo modo y las tolerancias con varios modos de funcionamiento, diseñados todo usando el cierre del RJ-estilo.
Los conectores de fibra óptica, es el puente óptico de fibra óptica de la precisión de dos finales, muelle para arriba según el medio de la transmisión puede ser dividido en puentes unimodales, con varios modos de funcionamiento ópticos silicio-basados campo común, y otro tal como plástico para el medio de la transmisión de los cables de puente de la fibra óptica, conectando las formas principales de la estructura se puede dividir en: Cables de puente de FC, puentes del SC, cables de puente del ST, cables de puente del LC, cables de puente de MTRJ, cables de puente de MPO, cables de puente de MU, cables de puente de SMA.
los conectores Ángulo-pulidos se deben acoplar solamente a otros conectores ángulo-pulidos. El acoplamiento a un conector pulido no-ángulo causa pérdida de inserción muy alta. Los conectores generalmente ángulo-pulidos tienen pérdida de inserción más alta que contacto físico recto de la buena calidad unos.
“Ultra” los conectores de la calidad pueden alcanzar la reflexión trasera comparable a un conector anguloso cuando están conectados, pero una conexión angulosa mantiene la reflexión de espalda incluso cuando el extremo de la salida de la fibra es disconnected.
las conexiones Anguloso-pulidas son distinguidas visiblemente por el uso de una bota verde del alivio de tensión, o un cuerpo verde del conector. Las piezas son identificadas típicamente añadiendo “/APC” al nombre.
Por ejemplo, un conector anguloso de FC se puede señalar FC/APC, un conector anguloso del LC se puede señalar LC/APC, etc.
El valor de la pérdida de vuelta para los conectores acoplados de APC en el campo será típicamente mayor de DB -65. Para una conexión del UPC, es normalmente DB -55.
Cuando los conectores son unmated-tales pues inusitado los puertos en un marco- de la distribución de FTTP que la pérdida de vuelta para los conectores de APC es DB -65 o mayor, comparado a los conectores del UPC que estarán en la vecindad de DB 14.
Características:
Solos modo y con varios modos de funcionamiento
Mangas de la circona o mangas del bronce de fósforo
Disponible sin los rebordes o con el reborde para el duplex, espacio de ahorro del panel
Reunión JIS5974 y estándar del bellcore GR-326
Obediente con IEC874-14 y IEC874-19
Todo parte obediente con ROHS
Pérdida de inserción baja y pérdida de reflexión trasera
Botas en una variedad de colores
bota de 0.9/2.0/3.0m m
t
Usos:
Redes de área local del ►
Redes de la informática del ►
Uso de la distribución del ►
El ► presupone la distribución
Equipmen de la prueba y del laboratorio del ►
Facilidad de empleo
| tipo del conector | solos modo/con varios modos de funcionamiento |
| color | azul/verde |
| cable | 0.9/2.0/3.0 |
Características:
---Pérdida de inserción baja y pérdida de reflexión trasera
---Superficie del extremo de la virola pre-abovedada
---Llave el antirotación de la precisión
---Cuerpo de cobre amarillo niquelado
---Botas del estilo de Telcordia
---Virola de cerámica de flotación libre
Parámetro
| nombre de productos | Conector del ST de la fibra óptica del OEM/del ODM 3.0m m para el cordón de remiendo interior de la distribución |
| tipo del modo | solo modo/modo multi |
| diámetro del cable | 0.9 /2.0 / 3,0 milímetros |
| pérdida de inserción | ≤ 0.3dB (la pérdida de inserción baja puede ser el ≤ 0.35dB) |
| pérdida de vuelta | DB ≥60 |
| longitud de onda | 1310/1550 |
| material de la virola | De cerámica |
| temperatura del operater | -40~ +85℃ |
| OEM/ODM | aceptable |
| garantía | 3 años después de la entrega |
| Plazo de expedición | 2-15 días laborables (según su cantidad) |
más conector para la referencia
| Tipo del conector | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
| Tipo del modo | solo modo o con varios modos de funcionamiento |
| Tipo de cable | 0.9 / 2,0/3,0 milímetros |
Cómo ordenar
1. Tipo del conector: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo del modo: solo modo (UPC y APC)/modo multi (PC)
3. diámetro del cable: 0,9/2,0/3,0 milímetros (pueda modificó el otro diámetro para requisitos particulares)
4. material de revestimiento: PVC/LSZH
5. cuenta de la fibra: base simple/del duplex base/24core/48/4 bases/6core/8 bases de /12 base/96 y así sucesivamente
6. tipo de cable: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. longitud del cordón de remiendo: según su requisito
El conector 8.MPO/MTP debe dejarnos saber qué método (tipo de A/tipo de /C el A), varón o hembra, cuenta de la fibra (4/8/12/16/24/32 fibra)
