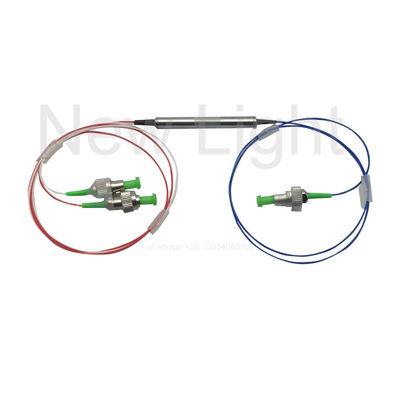

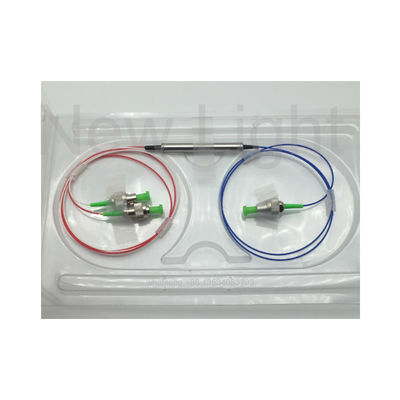

3 el ITU óptico del dispositivo de Mux Demux 100Ghz 200Ghz 1x2 DWDM de los puertos canaliza
1.Description:
el multiplexor de la longitud de onda de 100GHz/200GHz 1x2 utiliza tecnología de la capa de la película fina y el diseño propietario de metal del no-flujo que enlaza la óptica micro que empaqueta para alcanzar óptico añade o cae en una longitud de onda del ITU. Proporciona longitud de onda del centro del canal del ITU, pérdida de inserción baja, el alto aislamiento del canal, la banda de paso ancha, la sensibilidad de la baja temperatura y la trayectoria óptica libre del epóxido. Puede ser utilizado para la longitud de onda añade/descenso en sistema de red de telecomunicaciones.
3 el uso de los puertos FWDM el filtro de la película fina de asegurar el funcionamiento óptico de alta calidad y perfecto. Puede alcanzar 1310&1490, 1550 la señal óptica de dos vías Mux y Demux, y era ampliamente utilizado en CATV, telecomunicaciones, Internet y así sucesivamente.
2.Features:
Espaciamiento de canal 100G o 200G de la rejilla del ITU
Pérdida de inserción baja
Banda de paso ancha
Alto aislamiento del canal
De epoxy-libre en la trayectoria óptica
Altas estabilidad y confiabilidad
3.Applications:
Red de DWDM
Encaminamiento de la longitud de onda
Amplificador óptico de la fibra
Sistema de la fibra óptica de CATV
El canal añade/descenso
Usos
Tenga acceso a las redes
Sistemas del WDM del metro
Sistemas de larga distancia del WDM
Redes de empresas
Especificaciones
| Artículo |
Unidad |
Parámetros |
| Espaciamiento de canal |
Gigahertz |
200 |
| Gama de longitud de onda |
|
C- o el ITU de la banda L canaliza 186,6 a 196,1 THz |
| Banda útil |
Gigahertz |
≥+/- 33 |
| Ondulación de la banda útil de la transmisión |
DB |
≤0.3 |
| Pérdida de inserción de la transmisión |
DB |
≤1.0 |
| Ondulación de la banda útil de la reflexión |
DB |
≤0.2 |
| Pérdida de inserción de la reflexión |
DB |
≤0.4 |
| Aislamiento de la transmisión (canal del ajuste) |
DB |
≥30 |
| Aislamiento de la transmisión (canal no-ajuste) |
DB |
≥50 |
| Aislamiento de la reflexión |
DB |
≥13 |
| Pérdida del dependiente de la polarización |
DB |
≤0.2 |
| Dispersión del modo de la polarización |
picosegundo |
≤0.2 |
| Directividad |
DB |
≥50 |
| Pérdida de vuelta |
DB |
≥45 |
| Manejo de la potencia óptico |
mW |
≥500 |
| Carga extensible |
N |
≥5 |
| Gama de temperaturas de funcionamiento |
|
-5 a 70 |
| Gama de temperaturas de almacenamiento |
|
-40 a +85 0C |
| Tipo de la fibra |
|
SMF-28e |
| Dimensión del paquete |
milímetro |
5,5 x 34m m |
Nota: Todas las especificaciones se basan en los dispositivos sin los conectores, y se garantizan encima
longitud de onda, polarización y temperatura.
Dibujo de las dimensiones (milímetros)
Diagrama espectral (DB)
Información el ordenar
| Producto |
Frecuencia del canal |
Tubo |
Longitud de la fibra |
Conector |
| 200G |
Rejilla del ITU |
fibra 1=250um |
el 1=0.5+/-0.1m |
conector 0=No |
| Filtro de DWDM |
En C-banda |
fibra 2=900um |
los 2=1.0+/-0.1m |
1=FC/UPC |
| |
|
3=Others |
3=others |
2=FC/APC |
| |
|
|
|
3=SC/UPC |
| |
|
|
|
4=SC/APC |
| |
|
|
|
5=LC |
