Datos del producto:
|
| Tipo del modo: | solo modo | Pérdida de inserción: | DB del ≤ 2,5 |
|---|---|---|---|
| Tipo de conector: | SC/upc | Nuber de canales: | canal 8 |
| longitud de onda: | 1470-1610nm | Ondulación de la banda útil: | ≤0.30dB |
| pérdida de retorno: | ≥45dB | Derectivity: | ≥50dB |
| Tipo de fibra: | CORNING SMF-28 ULTRA | ||
| Alta luz: | wdm en fibra óptica,caja mural fibra terminación |
||

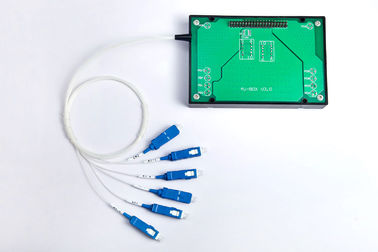

8 mux del SC UPC CWDM del canal y multiplexor grueso de la división de la longitud de onda de la fibra óptica determinada del demux
| Características |
| Módulo del ABS |
| Pérdida de inserción baja |
| Alta estabilidad |
| Usos |
| Vínculos de CATV |
| Sistemas del WDM |
| Supervisión de sistema |
| Equipo de la prueba y de medida |
| Parámetros | Especificación | ||||
| MUX | DEMUX | ||||
| Pérdida de Insettion (DB) | 2,5 | 2,5 | |||
| Longitudes de onda centrales de CWDM [λc] (nanómetro) | 1470~1610 | ||||
| Banda útil (ancho de banda) de @-0.5dB (nanómetro) | ±7.5 | ||||
| Insettion | Adyacente | > 30 | |||
| Canal no adyacente | > 40 | ||||
| Ondulación de la banda útil (DB) | ≤0.30 | ||||
| Pérdida dependiente de la polarización (DB) | < 0=""> | ||||
| Dispersión del modo de la polarización (picosegundo) | < 0=""> | ||||
| Pérdida de vuelta (DB) | > 45 | ||||
| Directividad (dB) | > 50 | ||||
| Poder óptico máximo (mw) | 500 | ||||
| Temperatura de funcionamiento (℃) | -5 ~ +75 | ||||
| Temperatura de almacenamiento (℃) | -40 ~ +85 | ||||
| Tipo de la fibra | Corning SMF-28 ultra | ||||
| Tipo del conector | SC/UPC | ||||
| Longitud de la coleta (m) | 1 | ||||
| Dimensión del paquete (milímetros) | 100*80*10 | ||||

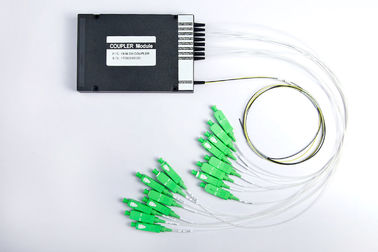

módulo de 1×N CWDM Mux/Demux
| OADM | |||||||
| ITU | Número de canales | Tipo de aplicación | Longitud de onda central | Diámetro de la fibra | Longitud de la fibra | Conector
| |
1=100G 2=200G | Canales 4=4 Canales 8=8 Canales 16=16
| M=Mux D=DeMux | 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm | 1=250um | los 05=0.5m | 0=None |
Usos:
Sistema de CWDM
Añada/descenso
Redes de PON
Vínculos de CATV
Conformidad:
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS
Empaquetado: caja del bags&carton
