Datos del producto:
|
| Tipo de conector: | MPO/MTP - LC | Materiales: | LSZH |
|---|---|---|---|
| Tipo del modo: | Modo multi | Tipo de la base: | base 12 |
| Color del cable: | Magenta | Longitud: | Puede personalizarse |
| certificado: | CE, ISO, RoHS | Plazo de expedición: | 2-7 días laborables después del depósito recibido |
| capacidad de la producción: | 500 PC/día | término del pago: | T/T, depósito del 30% por adelantado |
| Nombre de productos: | 12 fibra LC MTP/MPO OM4 50/125 cordones de remiendo con varios modos de funcionamiento magentas de l | ||
| Alta luz: | cable de la fibra del mpo,MPO al cable de MPO |
||

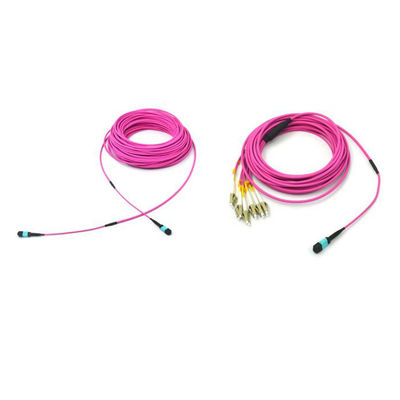

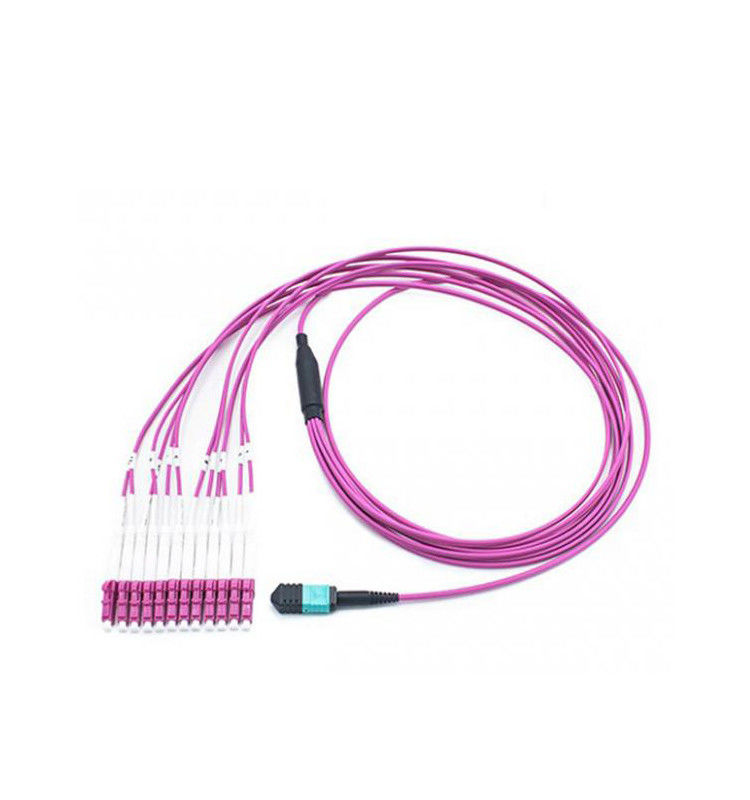

12 fibra LC MTP/MPO OM4 50/125 cordones de remiendo con varios modos de funcionamiento magentas de la fibra óptica
El cordón de remiendo de la fibra de MPO se termina con el conector de MPO en ambos extremo. Todos los conectores del MPO de OMC son de Taiwán, de Japón, de cordón de remiendo de los E.E.U.U. etc. MPO son una clase de montajes de cable de alta densidad que es generalmente uso en tres áreas.
1, el uso de Data Center con el alto ambiente denso del grado
2, la fibra óptica al edificio
3, el uso interno del conector en el equipo de la fibra.
El estándar de los productos de MPO:
IEC IEC-61754-7 estándar de las reuniones; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE obediente
Cableado estructurado por TIA-568-C
La óptica paralela
Foro óptico (OIF) de la interred obediente
InfiniBand obediente
InfiniBand
- canal de la fibra 10G obediente
- 40G y 100G IEEE 802,3
- QSFP
Nota: Anchos de banda máximos de diversas fibras con varios modos de funcionamiento
OM1 – um base 62,5 – 10GBit hasta 33 metros, gigabit hasta los 300m
OM2 – um base 50 – 10GBit hasta 82 metros, gigabit hasta los 500m
OM3 – 50 um la base, laser optimizó – 10GBit hasta 300 metros, gigabit hasta el 1000m
OM4 – 50 um la base, laser optimizó – 10GBit hasta 550 metros, gigabit hasta el 1000m
¿Cuál es las peticiones de la prueba de MPO/MTP?
petición de a.Endface:
| 400 X | Descripción del defecto | Permita la cantidad | |
| Fibra (9um, 50um, 62.5um) | Rasguños del blanco | ≤3um | No limitado |
| Punto | ≤2um | 5 PCS | |
| Defecto | / | Ningún permitido | |
| Revestimiento (62.5-125um) |
Rasguños del blanco | ≤3um | No limitado |
| ≤5um | 1 PCS | ||
| Rasguños del negro | ≤3um | 2 PCS | |
| Punto negro | ≤2um | No limitado | |
| ≤5um | 3 PCS | ||
| Defecto | ≤2um | Alrededor de no limitado | |
| ≤15um | La longitud total es menos que la longitud lateral 1/4 | ||
| Anillo plástico | / | No limitado | |
b.Performance:
| MPO/MTP | Virola del estándar del SM | Virola de pequeñas pérdidas del SM | Virola del estándar del milímetro | Virola de pequeñas pérdidas del milímetro | |
| Pérdida de IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| ≥ 40dB de la PC | |||||
| Repetibilidad | ≤0.30dB (tape más de 500 veces) | 0.30dB (tape más de 1000 veces) | |||
| Capacidad de intercambio | ≤0.30dB (con cualquiera un conector a juego) | ||||
| Resistencia a la tensión | ≤0.30dB (tensión máxima 66N) | ||||
| Choque | ≤0.30dB (10~55Hz) | ||||
| Gama de temperaturas | -40°C ~ +75°C | ||||
indicadores de c.Interference:
| Conector de MPO/MTP | Prueba de la dimensión 3D |
| Radio de curvatura | X ≥2000mm, Y ≥50mm |
| Altura de la fibra | 1000~4000 nanómetro |
| Ángulo de Endface | X ±0.3°, Y ±0.3° |
| Inmersión de la base | ±300nm |
tolerancia de d.Length:
| Longitud (M) | Tolerancia |
| ≤10 | El + 10CM |
| 10 |
El + 15CM |
| >30 | el + 10% |
Los tres métodos de la polaridad mecanografían A, tipo B y el tipo C se utiliza para garantizar la asignación bidireccional correcta.
Mecanografíe un cable continuo del tronco de MPO:
Adaptadores de la llave-Abajo de la llave-Para arriba, 1 cable del remiendo del duplex de x A a de B y 1 x A a un cable a dos caras del remiendo.
Mecanografíe el cable del tronco de la cruz MPO de B:
Adaptadores y 2 x A de la llave-Para arriba de la llave-Para arriba a un cable a dos caras del remiendo.
Mecanografíe el cable del tronco de los pares MPO de la cruz de C:
Adaptadores y 2 x A de la llave-Abajo de la llave-Para arriba a un cable a dos caras del remiendo.
Usando temperatura
-40° ~ +80°
Uso:
Equipo de prueba
FTTX+LAN
Fibra óptica CATV
Sistema de comunicación óptica
Telecomunicación
Pakcing:
Lo embalaremos por el bolso de OPP y la caja del cartón afuera. para proteger las mercancías no se dañan cuando entrega.
Entrega:
Podemos entrega él por el aire y por el mar. está según su cantidad y requisitos.
Pago:
Término del pago: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito del 30% por adelantado. la balanza pagó antes de entrega.
Término de precio: EXW, MANDO, CIF, CFR. A DOMICILIO
Más productos:
Tenemos cordón de remiendo óptico, coleta, adaptador, atenuador, caja de distribución, conector rápido .etc. de Assmembly. Si usted necesita más productos o catálogo, usted puede no dude en entrarnos en contacto con
