Datos del producto:
|
Tipo de conector: | MPO/MTP | Materiales: | LSZH |
---|---|---|---|
Tipo del modo: | solo modo | Tipo de la base: | 24 bases |
Color del cable: | Amarillo | Longitud: | Puede personalizarse |
certificado: | CE, ISO, RoHS | Plazo de expedición: | 2-7 días laborables después del depósito recibido |
capacidad de la producción: | 500 PC/día | término del pago: | T/T, depósito del 30% por adelantado |
Nombre de productos: | Fibra cordón de remiendo óptico de MPO del solo modo del cable de la base G657A1 LSZH 3,0 de USCOME | ||
Alta luz: | cable de la fibra del mpo,MPO al cable de MPO |

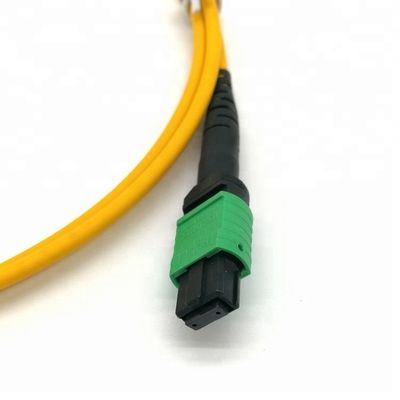

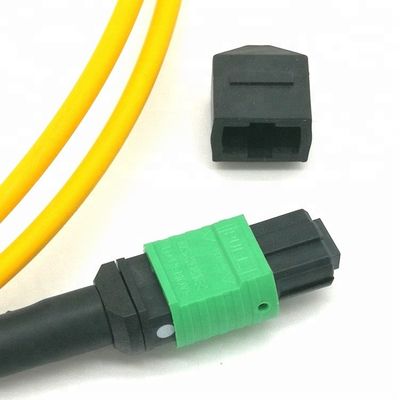

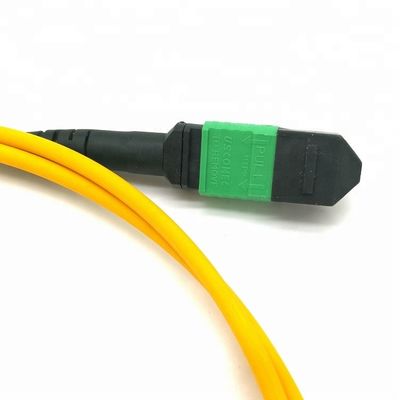

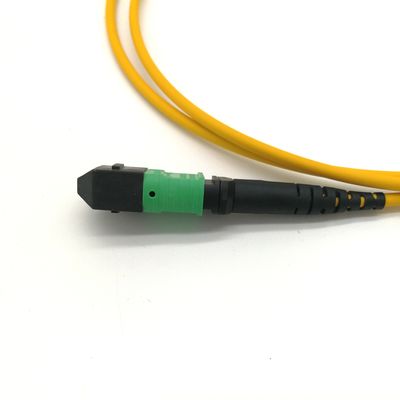

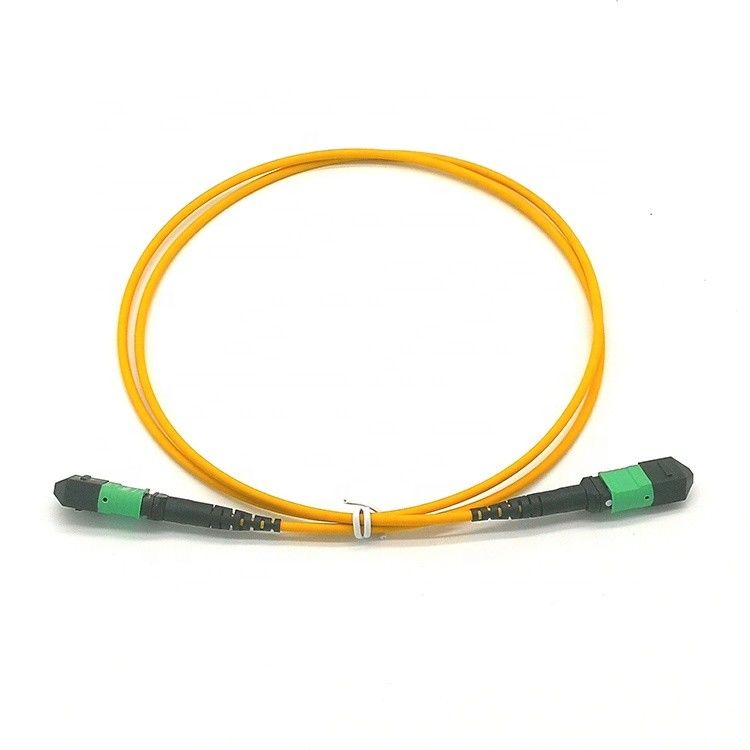

Fibra cordón de remiendo óptico de MPO del solo modo del cable de la base G657A1 LSZH 3,0 de USCOME 24/de MTP
El cable del tronco de MTP se diseña para (24 corazones) la conexión directa de la óptica 40G (12 corazones) y 100G y los usos de alta densidad del centro de datos; Los conectores originales de los E.E.U.U. Conec MTP son completamente obedientes con los estándares de MPO.
El cable de fribra óptica de FIBERCAN resuelve RoHS y la UL obedientes, y todos los conectores de cables del remiendo de la fibra son 100% ópticamente probado para que la pérdida de inserción asegure buena calidad.
Nombre de producto: | Fibra cordón de remiendo óptico de MPO del solo modo del cable de la base G657A1 LSZH 3,0 de USCOME 24/de MTP |
Modelo | MTP/2-3-4/5-6-78 |
1. Un conector | MTP |
2. Un tipo polaco | PC, UPC, APC. |
3. UN PIN | F=female |
4. Conector del extremo de B | MTP |
5. Tipo del pulimento de B | PC, UPC, APC. |
6. UN PIN | F=female |
7. Tipo de la fibra | B6A1=G657A1; |
8. Cuentas de la fibra | 24 corazones |
chaqueta 9.Cable | V=PVC; Z=LSZH |
10. Longitud | el 1m |
11 Polarty. | A, B, C disponible |
IEC61754-7 y GR-1435-CORE obedientes.
El diseño modular, enchufe-cerrando la estructura, fácil para la prueba, instala, quita y ajusta. Generalmente, solo MTP/los conectores de MPO puede acomodar típicamente 12 o más fibras, espacio del cableado de la altura 1U puede acomodar el interfaz óptico de hasta 96 LC, sección. El gabinete y el espacio de rack, clases fáciles del ahorro de la gestión de cable de fibra, telegrafían disponible, para encontrar a diverso cliente necesita.
Puede la opción del varón, femenina. Alcance la colocación exacta con el adaptador conectado vía la función de colocación del Pin-perno, alta estabilidad.
Capacidad multifilar de la virola, tamaño pequeño, de alta velocidad y alta de cubrir las necesidades de los sistemas de comunicación de fibra óptica y del cableado de alta densidad de gran eficacia de la interconexión. Para la infraestructura en red futura, Ethernet alto escalable, ayudas y la fibra canalizan los requisitos 10/100-1Gbps.
¿Cuál es las peticiones de la prueba de MPO/MTP?
petición de a.Endface:
400 X | Descripción del defecto | Permita la cantidad | |
Fibra (9um, 50um, 62.5um) | Rasguños del blanco | ≤3um | No limitado |
Punto | ≤2um | 5 PCS | |
Defecto | / | Ningún permitido | |
Revestimiento (62.5-125um) |
Rasguños del blanco | ≤3um | No limitado |
≤5um | 1 PCS | ||
Rasguños del negro | ≤3um | 2 PCS | |
Punto negro | ≤2um | No limitado | |
≤5um | 3 PCS | ||
Defecto | ≤2um | Alrededor de no limitado | |
≤15um | La longitud total es menos que la longitud lateral 1/4 | ||
Anillo plástico | / | No limitado |
b.Performance:
MPO/MTP | Virola del estándar del SM | Virola de pequeñas pérdidas del SM | Virola del estándar del milímetro | Virola de pequeñas pérdidas del milímetro | |
Pérdida de IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
≥ 40dB de la PC | |||||
Repetibilidad | ≤0.30dB (tape más de 500 veces) | 0.30dB (tape más de 1000 veces) | |||
Capacidad de intercambio | ≤0.30dB (con cualquiera un conector a juego) | ||||
Resistencia a la tensión | ≤0.30dB (tensión máxima 66N) | ||||
Choque | ≤0.30dB (10~55Hz) | ||||
Gama de temperaturas | -40°C ~ +75°C |
indicadores de c.Interference:
Conector de MPO/MTP | Prueba de la dimensión 3D |
Radio de curvatura | X ≥2000mm, Y ≥50mm |
Altura de la fibra | 1000~4000 nanómetro |
Ángulo de Endface | X ±0.3°, Y ±0.3° |
Inmersión de la base | ±300nm |
tolerancia de d.Length:
Longitud (M) | Tolerancia |
≤10 | El + 10CM |
10 |
El + 15CM |
>30 | el + 10% |
Los tres métodos de la polaridad mecanografían A, tipo B y el tipo C se utiliza para garantizar la asignación bidireccional correcta.
Mecanografíe un cable continuo del tronco de MPO:
Adaptadores de la llave-Abajo de la llave-Para arriba, 1 cable del remiendo del duplex de x A a de B y 1 x A a un cable a dos caras del remiendo.
Mecanografíe el cable del tronco de la cruz MPO de B:
Adaptadores y 2 x A de la llave-Para arriba de la llave-Para arriba a un cable a dos caras del remiendo.
Mecanografíe el cable del tronco de los pares MPO de la cruz de C:
Adaptadores y 2 x A de la llave-Abajo de la llave-Para arriba a un cable a dos caras del remiendo.
Usando temperatura
-40° ~ +80°
Uso:
Equipo de prueba
FTTX+LAN
Fibra óptica CATV
Sistema de comunicación óptica
Telecomunicación
Pakcing:
Lo embalaremos por el bolso de OPP y la caja del cartón afuera. para proteger las mercancías no se dañan cuando entrega.
Entrega:
Podemos entrega él por el aire y por el mar. está según su cantidad y requisitos.
Pago:
Término del pago: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito del 30% por adelantado. la balanza pagó antes de entrega.
Término de precio: EXW, MANDO, CIF, CFR. A DOMICILIO
Más productos:
Tenemos cordón de remiendo óptico, coleta, adaptador, atenuador, caja de distribución, conector rápido .etc. de Assmembly. Si usted necesita más productos o catálogo, usted puede no dude en entrarnos en contacto con
