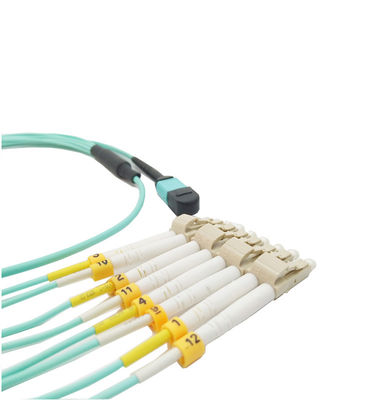

12 fibra Mpo óptico del cable OM3 de la base MPO MTP al CE ISO del cordón del desbloqueo del Lc certificado

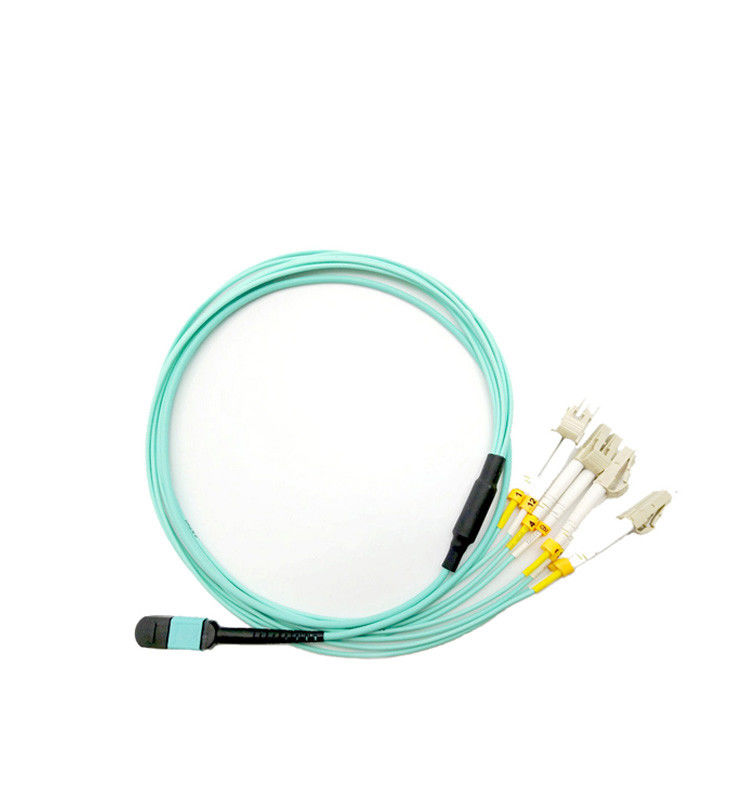

12 fibra mpo del cordón de remiendo óptico de MPO de la base OM3/de MTP al cable del desbloqueo del lc







¿Cuál es las peticiones de la prueba de MPO/MTP?

petición de a.Endface:



400 X	Descripción del defecto		Permita la cantidad
Fibra (9um, 50um, 62.5um)	Rasguños del blanco	≤3um	No limitado
	Punto	≤2um	5 PCS
	Defecto	/	Ningún permitido
Revestimiento (62.5-125um)	Rasguños del blanco	≤3um	No limitado
		≤5um	1 PCS
	Rasguños del negro	≤3um	2 PCS
	Punto negro	≤2um	No limitado
		≤5um	3 PCS
	Defecto	≤2um	Alrededor de no limitado
		≤15um	La longitud total es menos que la longitud lateral 1/4
	Anillo plástico	/	No limitado



b.Performance:



MPO/MTP		Virola del estándar del SM	Virola de pequeñas pérdidas del SM	Virola del estándar del milímetro	Virola de pequeñas pérdidas del milímetro
Pérdida de IL	Típico	0.35dB	0.20dB	0.35dB	0.20dB
	Máximo	0.75dB	0.35dB	0.65dB	0.35dB
RL		APC≥50dB		≥ 25dB	≥ 35dB
		≥ 40dB de la PC
Repetibilidad		≤0.30dB (tape más de 500 veces)		0.30dB (tape más de 1000 veces)
Capacidad de intercambio		≤0.30dB (con cualquiera un conector a juego)
Resistencia a la tensión		≤0.30dB (tensión máxima 66N)
Choque		≤0.30dB (10~55Hz)
Gama de temperaturas		-40°C ~ +75°C

indicadores de c.Interference:



Conector de MPO/MTP	Prueba de la dimensión 3D
Radio de curvatura	X ≥2000mm, Y ≥50mm
Altura de la fibra	1000~4000 nanómetro
Ángulo de Endface	X ±0.3°, Y ±0.3°
Inmersión de la base	±300nm

tolerancia de d.Length:



Longitud (M)	Tolerancia
≤10	El + 10CM
10	El + 15CM
>30	el + 10%



IEC61754-7 y GR-1435-CORE obedientes.

El diseño modular, enchufe-cerrando la estructura, fácil para la prueba, instala, quita y ajusta. Generalmente, solo MTP/los conectores de MPO puede acomodar típicamente 12 o más fibras, espacio del cableado de la altura 1U puede acomodar el interfaz óptico de hasta 96 LC, sección. El gabinete y el espacio de rack, clases fáciles del ahorro de la gestión de cable de fibra, telegrafían disponible, para encontrar a diverso cliente necesita.

Puede la opción del varón, femenina. Alcance la colocación exacta con el adaptador conectado vía la función de colocación del Pin-perno, alta estabilidad.
Capacidad multifilar de la virola, tamaño pequeño, de alta velocidad y alta de cubrir las necesidades de los sistemas de comunicación de fibra óptica y del cableado de alta densidad de gran eficacia de la interconexión. Para la infraestructura en red futura, Ethernet alto escalable, ayudas y la fibra canalizan los requisitos 10/100-1Gbps.







Parámetro técnico



Artículo	Parámetros técnicos
Producto	12 fibra mpo del cordón de remiendo óptico de MPO de la base OM3/de MTP al cable del desbloqueo del lc
Conector	MPO (F o M)	MPO (F o M)
Temperatura de la operación	-40°C ~ +80°C
Temperatura de almacenamiento	-40°C ~ +85°C
Pérdida de inserción	SM: ≤ 0.75dB (valor estándar), ≤0.35dB (valor típico); Milímetro: ≤ 0.50dB (valor estándar), ≤0.35dB (valor típico);
Pérdida de vuelta	SM: ≥60dB; Milímetro: ≥35dB
El tipo del extremo de MPO	Varón: con el perno de guía; Hembra: sin el perno de guía
Cuenta de la fibra	Fibra de la TA 8,12&24
Tipo del conector del otro extremo	MPO-femenino, MPO-varón, FC, SC, ST, MU, LC, E2000
Modo de la fibra	Unimodal (G652, G655, G657), con varios modos de funcionamiento (50, 62,5, OM2, OM3, OM4)
Tipo de cable de la fibra	fibra de la cinta 250um, cable de cinta, cable de fribra óptica del paquete









Los tres métodos de la polaridad mecanografían A, tipo B y el tipo C se utiliza para garantizar la asignación bidireccional correcta.





Mecanografíe un cable continuo del tronco de MPO:
Adaptadores de la llave-Abajo de la llave-Para arriba, 1 cable del remiendo del duplex de x A a de B y 1 x A a un cable a dos caras del remiendo.











Mecanografíe el cable del tronco de la cruz MPO de B:
Adaptadores y 2 x A de la llave-Para arriba de la llave-Para arriba a un cable a dos caras del remiendo.









Mecanografíe el cable del tronco de los pares MPO de la cruz de C:
Adaptadores y 2 x A de la llave-Abajo de la llave-Para arriba a un cable a dos caras del remiendo.









Usando temperatura



-40° ~ +80°





Uso:



Equipo de prueba
FTTX+LAN
Fibra óptica CATV
Sistema de comunicación óptica
Telecomunicación







Pakcing:



Lo embalaremos por el bolso de OPP y la caja del cartón afuera. para proteger las mercancías no se dañan cuando entrega.









Entrega:



Podemos entrega él por el aire y por el mar. está según su cantidad y requisitos.







Pago:



Término del pago: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito del 30% por adelantado. la balanza pagó antes de entrega.



Término de precio: EXW, MANDO, CIF, CFR. A DOMICILIO
