Datos del producto:
|
| Velocidad: | el 10/100/1000M | velocidad de datos: | 10G |
|---|---|---|---|
| certificado: | CE, ISO, RoHS TUV, EMC | longitud de onda: | 850nm |
| Aplicación: | 10G Base-SR/SW en 10.3125G | productos: | 10 G SFP + 300 m 850 DS3 del transmisor-receptor OLSP851XL- C (I) de la fibra óptica del nanómetro |
| Distancia: | 300 m | Temperatura de caso de funcionamiento:: | Commerical: 0~70°C |
| Alta luz: | transmisor-receptor óptico del sfp,Transmisor-receptor de Ethernet del gigabit |
||

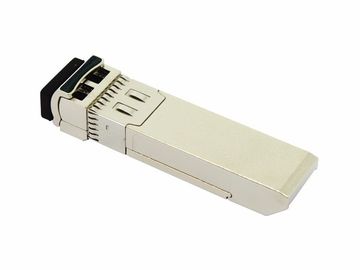

10 G SFP + 300 m 850 DS3 del transmisor-receptor OLSP851XL- C (I) de la fibra óptica del nanómetro
Características de producto
• Ayudas hasta las tasas de bits 11.3Gb/s
• Conector a dos caras del LC
• Huella enchufable caliente de SFP+
• transmisor de 850nm VCSEL, fotodetector del PIN
• Los hasta 300m en 50/125um MMF (los 2000MHZ.KM)
• Bajo consumo de energía, < 1W="">
• Interfaz del monitor de diagnóstico de Digitaces
• Interfaz óptico obediente a IEEE 802.3ae
• Interfaz eléctrico obediente a SFF-8431
• Temperatura de caso de funcionamiento:
Commerical: 0~70°C
Industrial: - °C 40 a 85
Descripciones de producto
Los transmisores-receptores enchufables aumentados DS3 del pequeño factor de forma SFP+ de OLSP851XL-C (I) se diseñan para el uso en Ethernet 10-Gigabit sobre fibra con varios modos de funcionamiento. Son obedientes con SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-SR/SW. Los diseños del transmisor-receptor se optimizan para el alto rendimiento y rentable para suministrar a clientes las mejores soluciones para la telecomunicación y el datacom.
Información el ordenar
| Número de parte | Descripción |
| OLSP851XL-CDS3 | SFP+, hasta 11.3Gb/s, 850nm, los 300m, 0~70℃, con el monitor de diagnóstico de Digitaces |
| OLSP851XL-IDS3 | SFP+, hasta 11.3Gb/s, 850nm, los 300m, -40~85℃, con el monitor de diagnóstico de Digitaces |
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad | Nota |
| Voltaje de fuente | Vcc | -0,5 | 4,0 | V | |
| Temperatura de almacenamiento | TS | -40 | 85 | °C | |
| Humedad relativa | Derecho | 0 | 85 | % |
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Nota |
| Transmisor | ||||||
| Longitud de onda de funcionamiento | λ | 840 | 850 | 860 | nanómetro | |
| Poder de Ave.output | PAVIMENTE | -6 | -1 | dBm | 1 | |
| Ratio de la extinción | ER | 4 | 4,5 | DB | ||
| Anchura espectral del RMS | Δλ | 1 | nanómetro | |||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena de la dispersión | TDP | 3,9 | DB | |||
| Ojo óptico de la salida | Obediente con IEEE 0802.3ae | |||||
| Receptor | ||||||
| Longitud de onda de funcionamiento | 840 | 850 | 860 | nanómetro | ||
| Sensibilidad del receptor (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
| El LOS afirma | PA | -30 | dBm | |||
| El LOS De-afirma | Paladio | -12 | dBm | |||
| Histéresis del LOS | Paladio-PA | 0,5 | DB | |||
Notas:
1. Medido en 10.3125b/s con el modelo de prueba de NRZ de PRBS 2 31 – 1.
2.20%~80%
Interfaz en serie para la identificación y el monitor de diagnóstico de Digitaces
La ayuda del transmisor-receptor DS3 de OLSP851XL-C (I) el protocolo de comunicación serial de dos hilos según lo definido en el SFP+ MSA. La identificación serial estándar de SFP+ proporciona el acceso a la información de la identificación que describe las capacidades del transmisor-receptor, los interfaces estándar, el fabricante, y la otra información. Además, los transmisores-receptores de este SFP+ proporcionan un interfaz de diagnóstico digital aumentado de la supervisión, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente diagonal del laser, poder óptico transmitido, poder óptico recibido y voltaje de fuente del transmisor-receptor. También define un sistema sofisticado de alarma y de banderas amonestadoras, que alerta a usuarios finales cuando los parámetros de funcionamiento particulares están fuera de una gama normal determinada de la fábrica. SFP MSA define un mapa de memoria de 256 bytes en EEPROM que sea accesible sobre una interfaz en serie de dos hilos en la dirección de pedazo 8 1010000X (A0h), así que el interfaz originalmente de supervisión hace uso de la dirección de pedazo 8 (A2h), así que el mapa de memoria serial originalmente definido de la identificación permanece sin cambiar. La estructura del mapa de memoria se muestra en Table1
Usos
• 10G Base-SR/SW en 10.3125G
canal de la fibra de v10G
• Otros vínculos ópticos
Introducción de la compañía
La nueva tecnología ligera de la óptica limitada se especializó en los productos R y D de la comunicación óptica, fabricación, las ventas y servicio como compañía de alta tecnología. Nuestra fábrica fue establecida en 2011 y con 6 años de OEM y experiencia de la fabricación para el cliente por todo el mundo.
Nuestra línea de productos incluye: Cordón de remiendo/coletas, cables del cordón de remiendo, cordón de remiendo de MTP/MPO, adaptador óptico de la fibra, atenuador, conector óptico de la fibra… Etc. Nuestros productos ampliamente utilizados en la telecomunicación, fibra CATV óptico, fibra digital de Internet transmiten, estación de la base de datos, etc.
La compañía tiene tecnología de alta tecnología, equipo profesional de R y de D, equipo de producción avanzado, ingenieros de la habilidad del sophisticate. Y el sistema de control de alta calidad, nuestros productos ofrece a los clientes a los E.E.U.U., al europeo, al Brasil, al Medio Oriente, y a Asia más de 60 países y áreas.
¡Productos con la altas reputación y reacción de todos los clientes!
¡Éntrenos en contacto con por favor si ningunos que poder apoyar y cooperar juntos!
Detalles del embalaje:
10pcs/caja antiestática, caja antiestática 40pcs/.
el portador preferido, nos notifica por favor por adelantado.
Nuestros servicios
Pago
el portador preferido, nos notifica por favor por adelantado.
1. T/T/, PAYPAL, UNIÓN DE WESTEN, GRAMO DEL DINERO, L/C.
2. el depósito del 30% por adelantado, balanza del 70% pagó antes de entrega.
