Datos del producto:
|
Tipo de conector: | LC/ST/FC/SC/MPO /MTP/MU/MTRJ/E2000 | material del cable: | PVC/LSZH |
---|---|---|---|
Tipo de la fibra: | G652D/G657A1/G657A2/OM1/OM2/OM3/OM4 | Tipo del modo: | escoja/modo multi |
Tipo de la base: | /8/12/32/64 base 1:2/4 6 | Diámetro de cable: | 0.9/2.0/3.0 |
Longitud del cable: | Puede personalizarse | Plazo de expedición: | 2-7 días laborables después de reciben el pago |
embalaje: | bolso del opp con la caja del cartón | término del pago: | T/T, depósito del 30% por adelantado, equilibran pagado antes de entrega |
Alta luz: | Fibra óptica PLC Splitter,divisor de la fibra del solo modo |
Descripción:

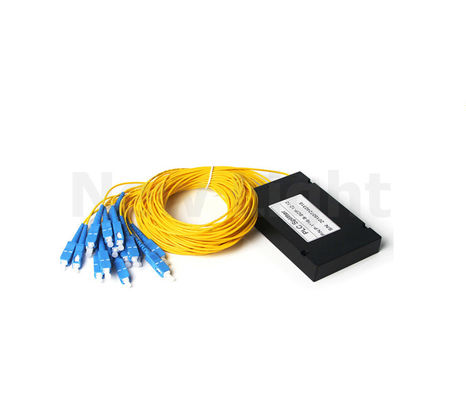

/6/8/16/32 WDM óptico de fibra óptica del divisor del SC 1x2/4/de la PC de /64

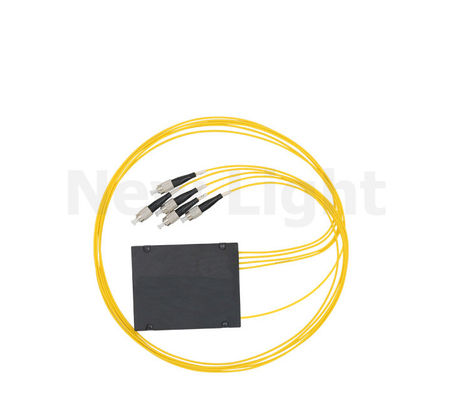

El divisor del PLC se basa en tecnología de circuito planar de la onda luminosa y proceso que alinea de la precisión, puede dividir una entrada óptica sola/dual en salidas ópticas múltiples uniformemente y es 1xN o 2xN denotado. El divisor del PLC se aplica en despliegues de FTTX, redes de PON, vínculos de CATV y la distribución de señal óptica actualmente. El divisor del PLC de DYSFO ofrece el funcionamiento óptico superior, alta estabilidad y la alta confiabilidad, cumple diversos requisitos de uso en diversos ambientes.
Características
1. Pérdida de inserción baja
2. Pérdida baja del dependiente de la polarización
3. Longitud de onda amplia de la operación
4. Temperatura amplia de la operación
5. Altas estabilidad y confiabilidad
6. Conformidad GR-1209 y GR-1221 de Telcordia
7. Uniformidad 8.Good de la conformidad de YD/T 2000.1-2009 (conformidad del certificado del producto del TLC) y pérdida de inserción baja
8. Mecánico excelente
9. Alto ratio de la extinción de la polarización y uniformidad excelente
10. Fibra entrada: fibra de 0.9m m o de los 250μm para la opción
11. Fibra hecha salir: fibra desnuda de la fibra de los 250μm (es ventaja para empalmar) G.657A
12. Tipo desnudo usos de la fibra del divisor del PLC
13. Fibra al punto (FTTX)
14. Fibra a (FTTH) casero
15. Redes ópticas pasivas (PON, GEPON)
16. Redes de área local (LAN)
17. (CATV) de cabletelevisión
18. Equipo de prueba
Especificaciones:
Ratio del acoplamiento | Pérdida de inserción (DB) | |
Golpecito | Señal | |
50/50 | 2.8-3.6 | ≤3.6 |
45/55 | 3.3-3.9 | ≤3.0 |
40/60 | 3.8-4.5 | ≤2.6 |
35/65 | 4.2-5.0 | ≤2.2 |
30/70 | 4.6-5.7 | ≤1.9 |
25/75 | 5.8-6.7 | ≤1.6 |
20/80 | 6.7-7.6 | ≤1.2 |
15/85 | 7.8-9.0 | ≤0.98 |
10/90 | 9.3-11.0 | ≤0.63 |
5/95 | 12.4-14.0 | ≤0.41 |
1/99 | 18.6-21.0 | ≤0.25 |
Exceso de pérdida (tipo.) (DB) |
0,10
|
|
PDL (máximo) (DB) | 0,15 | |
Longitud de onda de funcionamiento (nanómetro) | 1310±40, 1550±40,1310/1550±40,1310/1550/1490±40 o longitud de onda de encargo | |
Directividad (DB) | ≥55 | |

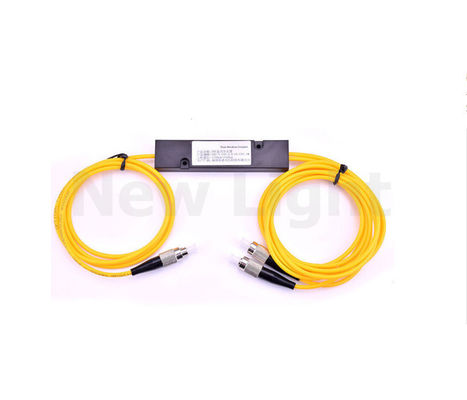

Configuración del puerto | 1×2 o 2×2 | |
Nota: Todos los datos antedichos no incluyen los conectores |
Parámetro | Unidad | Especificación | ||||||||||
Longitud de onda de funcionamiento | nanómetro | 1310±40, 1550±40,1490±10 | ||||||||||
(1×N) (2×N) | N=3 | N=4 | N=5 | N=6 | N=8 | N=10 | N=16 | N=24 | N=32 | |||
Tipo de la fibra | Corning SMF-28e | |||||||||||
IL (MAX) | DB | 5,6 | 7,1 | 8,3 | 9,2 | 10,6 | 11,75 | 14,4 | 15,6 | 17,4 | ||
Uniformidad | DB | 0,5 | 0,7 | 1,1 | 1,3 | 1,5 | 1,7 | 1,8 | 2 | 2,2 | ||
Pérdida de vuelta | DB | ≥55 | ||||||||||
Directividad | DB | ≥55 | ||||||||||
PDL | DB | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 |
Nota: Todos los datos antedichos no incluyen los conectores.
Ventaja:
TODO EL PLC complianced con Telcordia GR-1209-CORE y Telcordia GR-1221-CORE
Proporcionamos garantía de calidad de 2 años
Aceptamos modificado para requisitos particulares
Muestra libre y entrega rápida
Para su protección, recepción en línea para poner la orden de Alibaba
El divisor planar del circuito de la onda ligera (PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona. Ofrece confiabilidad tamaño pequeño, alta, la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizado en redes de PON realizar partir del poder de la señal óptica. Proporcionamos series enteras de productos del divisor 1xN y 2xN que se adapten para los usos específicos. Todos los productos cumplen requisitos de GR-1209-CORE y de GR-1221-CORE.
Usos
Tipos
1. tipo básico divisor del PLC
2. tipo divisor de SFF del PLC
3. tipo divisor de la fan-hacia fuera 900um del PLC
4. tipo módulo del casete del divisor del PLC
5. tipo módulo del estante del divisor del PLC
6. módulo del divisor del PLC del montaje de bandeja
7. plano Rápido-conecte el tipo módulo de la terminación del divisor del PLC
Tipo del conector:
tipo del connoctor | SC, ST, FC, LC, MU, MTRJ, E2000, MPO/MTP, SMA…. |
Cables | PVC/LSZH, OM1, OM2, OM3, OM4, pleno (OFNP), acorazado |
Color | amarillo, gris, bule del cielo, naranja, blanco, bla |
Nuestro departamento de la producción:
Prueba:
Control de calidad:
El embalar:
Entrega:
Pago:
contacto:
Persona de Contacto: Alice
Teléfono: 0086-13534063703
Fax: 00-86-85242074
